Захоплювач вертикальний з одним ступенем свободи ABLE

Захоплювач вертикальний з двома ступенями свободи Haklift

Захоплювач вертикальний з двома ступенями свободи ABLE

Захоплювачі вертикального підйому

Вертикальні захоплення призначені для підйому, переміщення, кантування листової сталі, плоского прокату, труб великого діаметра, готових металоконструкцій. Найбільш поширені варіанти використання таких захоплювачів зображені в кінці даної сторінки.
При виборі захоплювачів вертикального підйому слід керуватися основними параметрами: вантажопідйомністю та діапазоном розкриття зіву у мм, при цьому не забуваючи, що вони можуть використовуватися в парі.

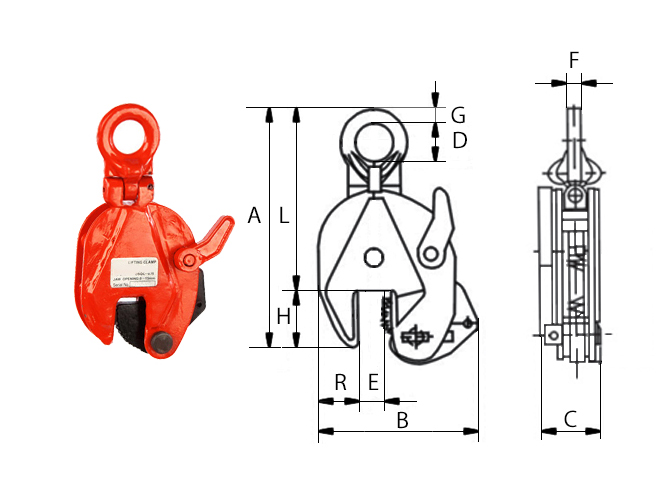

Захоплювач вертикальний з двома ступенями свободи

Відмінною особливістю захоплювачу даного типу є кріпильна проушина з двома ступенями свободи. Це означає, що захоплювач може працювати з кутовим відхиленням від умовної вертикальної осі в двох площинах.

Наявність такого вушка істотно розширює можливості застосування захоплювачів і дозволяє піднімати складні металоконструкції та інші просторові вантажі звичайними багатовітковими стропами без застосування спеціальних траверс. Максимальний кут відхилення не повинен перевищувати 45°.

Захоплювач вертикальний з двома ступенями свободи представлені нашею компанією в діапазоні вантажопідйомності: 0,8 – 5,0 тн.
Підходять для листів сталі з твердістю максимум 37 rc або 341 hb.


В/п, тн	Товщина листа, мм	A	B	C	D	E	F	G	H	L	R	Вага, кг
		мм
0,8	0 - 15	205	120	55	28	15	10	12	40	160	38	2,5
1,0	0 - 20	265	136	63	46	20	14	18	57	215	41	4,3
2,0	0 - 25	350	167	62	44	25	17	30	71	280	57	6,7
3,0	0 - 30	420	210	87	59	35	19	35	80	340	57	13,9
5,0	0 - 50	490	240	90	70	48	20	33	90	370	60	22,2

Матеріал робочих органів: високоміцна легована сталь. Корпус забарвлений;
Відкриття / закриття захоплювачів: за допомогою важеля управління;
Коефіцієнт запасу міцності: 4:1
Відповідають: EN 1677, ДСТУ EN 13155:2014.

Захоплювач вертикальний з двома ступенями свободи Haklift

Наша компанія пропонує до реалізації якісні посилені захоплювачи для вертикального підйому та кантування листової сталі виробництва Haklift (Фінляндія). Пристрій має провушину з двома ступенями вільності для підняття листової сталі товщиною до 25 мм та представлений в інтервалі вантажопідйомності Q = 1,0 – 2,0 тн. Підвіс захоплювачу до вантажопідйомного обладнання відбувається за провушину через канатні, ланцюгові або текстильні стропи.

Особливості:

вертикальний підйом та кантування листової сталі;
матеріал – надміцна легована сталь;
пофарбований корпус;
коефіцієнт запасу міцності 4:1;
маркування ЄС.

Відповідають: EN 1677, ДСТУ EN 13155:2014.

Захоплювач вертикальний з двома ступенями свободи Haklift


В/п, тн	D (товщина листу)	A	B	C	E	F	G	H	Маса, кг
	мм
1,0	0 – 20	48	76	51	138	12	294	50	4.8
2,0	0 – 25	68	85	59	164	16	370	52	6.5
3,0	0 – 35	71	83	57	210	23	440	76	13.2

Захоплювач вертикальний з двома ступенями свободи ABLE

Захоплювач американської ТМ «ABLE» з двома ступенями свободи використовується для підіймання та кантування листової сталі. Є засувка для фіксації в закритому положенні. Підходить для металевих поверхонь з твердістю 37 Rc (345 HB).
Підвішування захоплювача до вантажопідйомного механізму здійснюється за вушко через канатні, ланцюгові або текстильні стропи.
Матеріал – високоміцна легована сталь 20CrMnTi.
Спосіб виготовлення: ковка.
Пофарбований корпус. Коефіцієнт запасу міцності 6:1.
Маркування ЄС. Відповідає: ДСТУ EN 13155:2014.

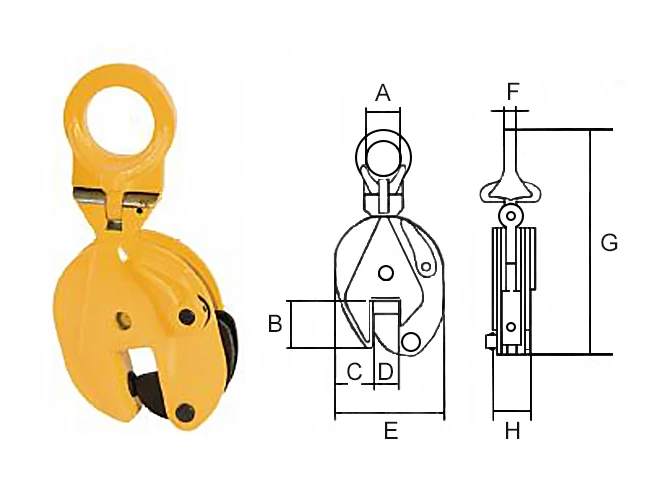

Захоплювач вертикальний з двома ступенями свободи ABLE


В/п, тн	D (товщина листа)	A	B	C	E	F	G	H	Маса, кг
		мм
0,5	0 - 15	30	43	34	103	10	212	36	1,8
1,0	0 – 20	48	63	51	138	12	294	50	4,7
2,0	0 – 25	68	76	59	164	16	370	52	8,2
3,0	0 – 30	74	85	56	193	20	418	78	14,9

Захоплювач вертикальний з одним ступенем свободи ABLE

Захоплювач ABLE (США) з одним ступенем свободи призначений для вертикального підйому і кантування листової сталі, металоконструкцій і металевих профілів товщиною 0-50 мм. Притискний механізм виготовлений з конструкційної марки сталі 20ХГТ, що гарантує високу зносостійкість і довговічність пристрою.
Матеріал – високоміцна легована сталь 20CrMnTi.
Спосіб виготовлення: ковка.
Пофарбований корпус. Коефіцієнт запасу міцності 6:1.
Маркування ЄС. Відповідає: ДСТУ EN 13155:2014.

Захоплювач вертикальний з одним ступенем свободи ABLE


D/п, тн	(товщина листа)	A	B	C	D	E	F	G	H	I	J	Маса, кг
		мм
1.0	0 – 22	24	32	123	46	22	274	29	142	52	12	4.3
2.0	0 – 32	35	42	152	50	25	302	38	188	63	14	7.1
3.0	0 – 36	38	48	170	58	35	360	45	203	68	19	11.3

ID-Trade

Захоплювачі вертикального підйому

Захоплювач вертикальний з двома ступенями свободи

Захоплювач вертикальний з двома ступенями свободи Haklift

Захоплювач вертикальний з двома ступенями свободи ABLE

Захоплювач вертикальний з одним ступенем свободи ABLE

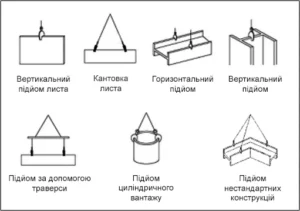

Використання захоплювача вертикального:

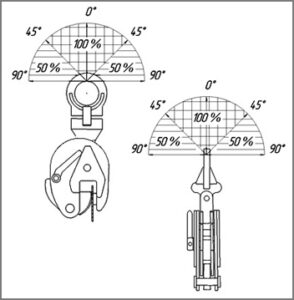

Допустиме навантаження на захоплювач при різних
кутах гілок стропа:

Захоплювачі вертикального підйому

Захоплювач вертикальний з двома ступенями свободи

Захоплювач вертикальний з двома ступенями свободи Haklift

Захоплювач вертикальний з двома ступенями свободи ABLE

Захоплювач вертикальний з одним ступенем свободи ABLE

Використання захоплювача вертикального:

Допустиме навантаження на захоплювач при різних кутах гілок стропа:

Допустиме навантаження на захоплювач при різних
кутах гілок стропа:
