Магнітні захоплювачі призначені для підйому і переміщення металевих вантажів – листового металу, плоского прокату, труб, слябів, деталей машин і механізмів.
Магнітний захоплювач працює за рахунок вбудованого силового магніту, включення і виключення магнітного поля якого відбувається за рахунок механічного переміщення рукояті. Рукоять має додатковий фіксатор від випадкового виключення. Захоплювач відрізняється компактністю і невеликими габаритами, не вимагає для роботи електроживлення. Завдяки призматичній формі магнітного полюса (підошви захвату), захвату дозволяють працювати з вантажами циліндричної форми. У вимкненому стані магнітне поле повністю відсутнє. Захоплювач в цілому неможливо включити на матеріалах, які не мають магнітних властивостей.
При підйомі габаритних вантажів, необхідно встановлювати пару або кілька захватів для запобігання падіння вантажу через прогин під власною вагою, крутіння його навколо своєї осі, сповзання з магніту через нерівномірний розподіл мас.

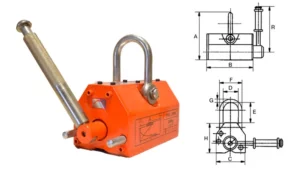

ВП, кг | Розмір, мм | Вага, кг | ||||||||
A | B | C | D | E | H | F | G | R | ||
100 | 120 | 95 | 65 | 31 | 40 | 70 | 50 | 8 | 155 | 2.93 |
300 | 165 | 164 | 96 | 44 | 60 | 97 | 68 | 12 | 198 | 9.16 |
600 | 225 | 215 | 120 | 60 | 94 | 120 | 96 | 18 | 235 | 20.1 |
1000 | 270 | 263 | 140 | 69 | 113 | 146 | 106 | 18 | 260 | 33.5 |
2000 | 310 | 355 | 160 | 93 | 116 | 170 | 134 | 21 | 355 | 64.1 |

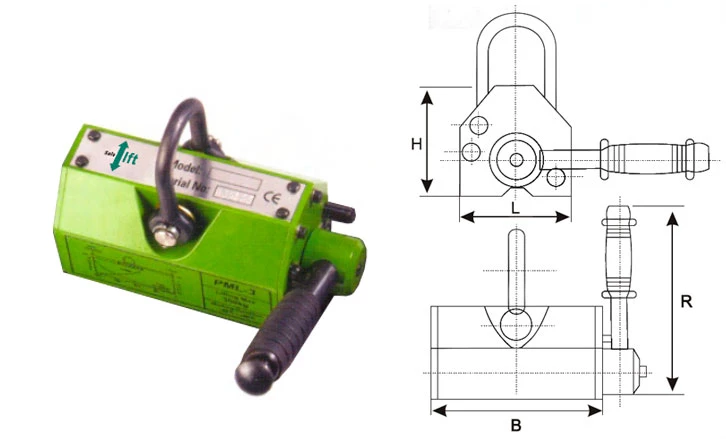

ВП для листової сталі, кг | ВП для круглих виробів, кг | Розміри, мм | Маса, кг | |||
сталі, кг | виробів, кг | B | H | L | R | Маса, кг |
100 | 30 | 62 | 67 | 92 | 126 | 3 |
300 | 90 | 92 | 88 | 158 | 150 | 10 |
600 | 180 | 122 | 113 | 228 | 186 | 24 |
1000 | 300 | 176 | 158 | 378 | 282 | 50 |

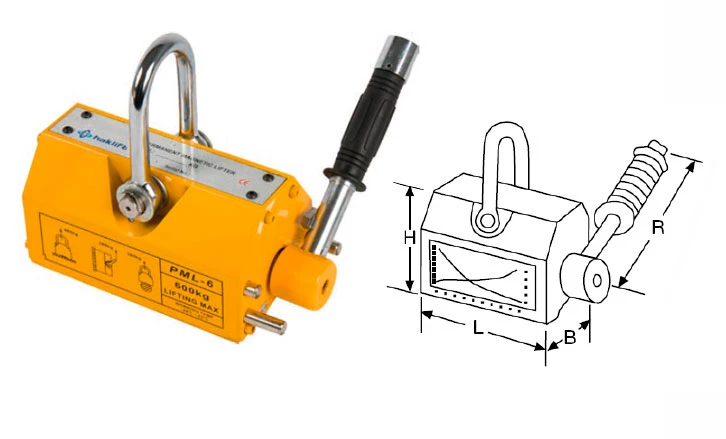

Магнітні захоплювачі ТМ ABLE (США) призначені для професійного використання в жорстких режимах експлуатації. За допомогою захоплювача можна переміщати листовий і плоский металопрокат, труби, сляби, деталі машин і механізмів. Відрізняються гарною якістю зборки, надійністю роботи, невеликими розмірами, простотою в експлуатації. Для більшої зручності в роботі, магнітні захвати ABLE оснащені гумовою рукояткою і вантажопідйомної скобою.
В/п для для листової стали, кг | В/п для круглих виробів, кг | Розміри, мм | Маса, кг | |||
B | H | L | R | |||
300 | 100 | 171 | 96 | 215 | 10.1 | |
600 | 200 | 223 | 115 | 125 | 215 | 21.1 |
1000 | 300 | 271 | 140 | 138 | 313 | 36.3 |
2000 | 150 | 447 | 168 | 156 | 430 | 84.0 |
3000 | 1000 | 472 | 185 | 177 | 430 | 110.0 |
Температурний режим роботи: – 40° С до +80° С
Коефіцієнт запасу міцності: 3:1
