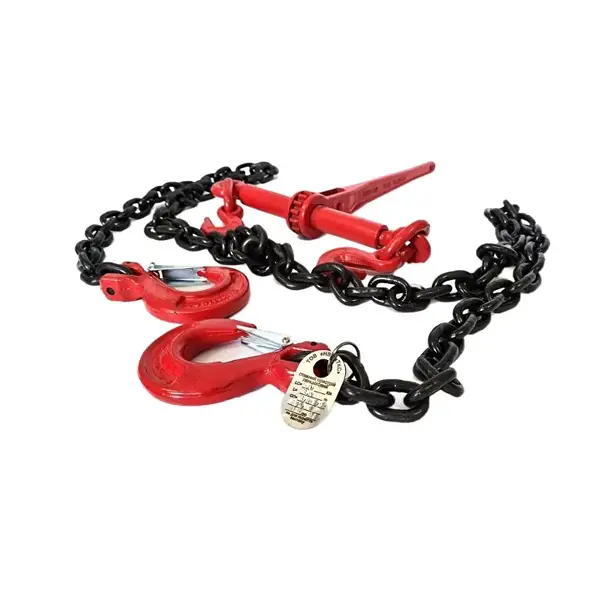

Стяжні засоби кріплення вантажів ланцюгами складаються з двох основних елементів:
- 1. Спеціальних стяжних пристроїв які розрізняють за типом, робітникові зусилля, розривного навантаження, принципом роботи рукояті – натяжителя, кінцевим елементом сполучення;
- 2. Відрізка ланцюга (ланцюгової гілки) необхідної довжини, і як правило, з встановленими на обох кінцях такелажними гаками.
У цьому розділі ми пропонуємо кілька варіантів закріплення Вашого вантажу, що відрізняються між собою робочими навантаженнями, типами та конструкціями натяжителів.
Стяжні пристрої:
Основним робочим елементом пристрою кріплення вантажів ланцюгом є ручний механізм – натягувач. Компанія «СКІФ ІНВЕСТ» пропонує його в декількох варіантах:

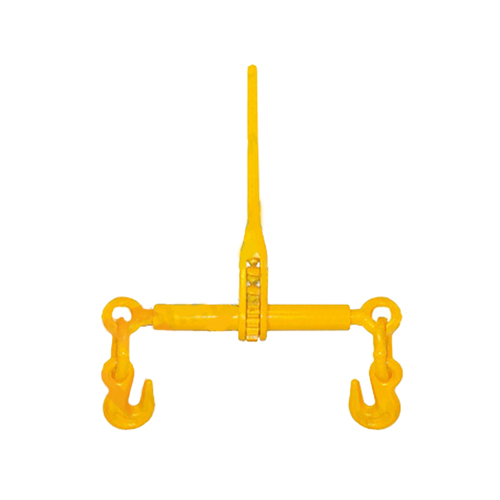

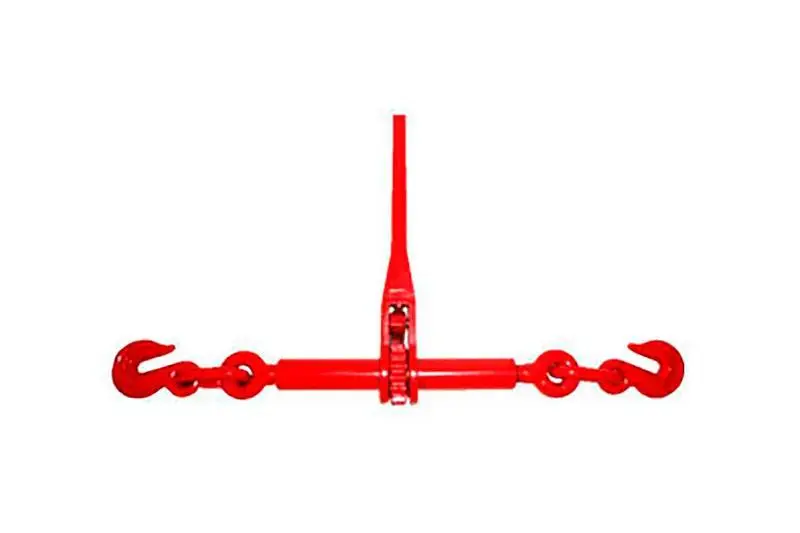

Варіант 1. Стяжний пристрій храпового типу.
| | | | |
|---|
| Розмір ланцюга, дюйм" | 1/4"-5/16" | 5/16"-3/8" | 3/8"-1/2" | 1/2"-5/8" |
| Діаметр ланцюга, мм | 6-8 | 8-10 | 10-13 | 13-16 |
| Робоче навантаження, тн | 2,2 | 4,0 | 6,3 | 10,0 |
| Руйнівне навантаження, тн | 3,5 | 8,5 | 14,8 | 20,7 |
| Запас натягу, мм | 130 | 150 | 150 | 150 |
| Маса, кг | 1,6 | 4,6 | 5,4 | 6,6 |
Принцип дії даного типу натяжителя заснований на зворотно-поступальному русі рукоятки. Обертаючи рукоять в одному з напрямків, відбувається висування або сходження гаків механізму і тим самим відбувається натягнення або ослаблення кріплення ланцюга. Пристрій має перемикач напрямку обертання рукояті, а також оснащений спеціальними гаками – скорочувачі ланцюга. Запас ходу натягу приблизно 150 мм. Стяжні пристрої даного типу представлені в чотирьох типорозмірах, як зазначено в таблиці нижче.
Варіант 2. Стяжні пристрої EN 12195-3 із запобіжним штифтом «HEAVY DUTY».
| | | | |
|---|
| Розмір ланцюга, дюйм" | 5/16" | 3/8" | 1/2" | 5/8" |
| Діаметр ланцюга, мм | 8 | 10 | 13 | 16 |
| Робоче навантаження, тн | 4,0 | 6,3 | 10,0 | 16,0 |
| Коефіцієнт запасу міцності | 2:1 | | | |
| Руйнівне навантаження, тн | 8,6 | 12,6 | 20,0 | 32,0 |
| Запас натягу, мм | 150 | 180 | 180 | 180 |
| Маса, кг | 4,7 | 5,6 | 6,6 | 10,5 |
Представлений стяжний пристрій виготовлений у відповідності до європейського стандарту EN 12195-3 та відрізняється від попереднього варіанту наявністю запобіжного штифту в тілі гака-обмежувача, регламентованим калібром використовуваних ланцюгів. Це забезпечує надійну фіксацію механізму та виключає випадання такелажного гаку з ланки ланцюга в процесі транспортування закріпленого вантажу.
Крім того, лінійка даного типу пристроїв має більший діапазон робочих/розривних навантажень до 32,0 тн.
Варіант 3. Стяжні пристрої G100 KWB (Австрія).
| | | |
|---|
| Діаметр ланцюга, мм | 8 | 10 | 13 |
| Робоче навантаження, тн | 5,1 | 8,1 | 13,6 |
| Коефіцієнт запасу міцності | 2:1 | | |
| Руйнівне навантаження, тн | 10,2 | 16,2 | 27,2 |
| Запас натягу, мм | 145 | 145 | 300 |
| Маса, кг | 3,2 | 3,8 | 8,1 |
Стяжні пристрої від ТМ KWB виготовлені у відповідності до європейського стандарту EN 12195-3 та застосовуються для кріплення вантажів за допомогою ланцюгів та такелажних елементів по класу G100. Дані пристрої являються продукцією преміум якості та поставляються напряму від одного з найкращих світових виробників ланцюгів та комплектуючих 10 класу міцності, котрі відрізняються високою надійністю, міцністю та зменшеною вагою конструкції.
Наша компанія може комплектувати стяжні пристрої ланцюговою гілкою будь-якої довжини з гаками за вибором Замовника. Доступно до замовлення від 1 одиниці.

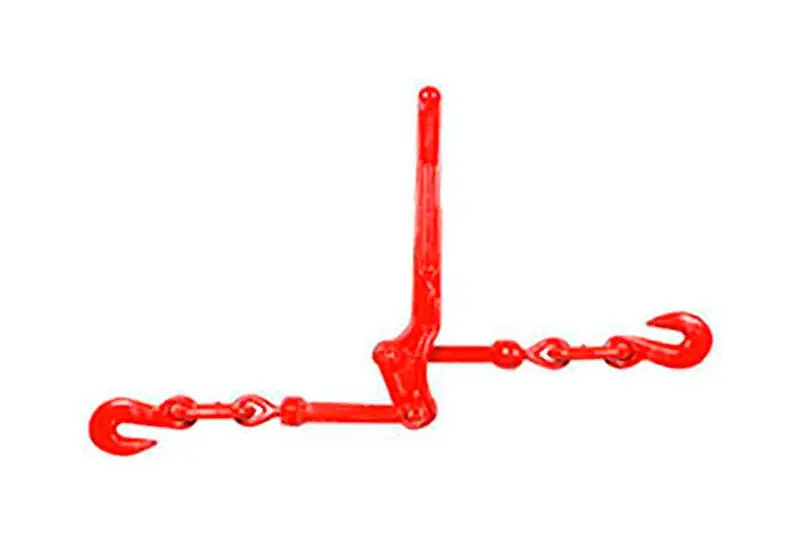

Варіант 4. Стяжні пристрої типу важеля.
| | |
|---|
| Розмір ланцюга, дюйм" | 5/16"-3/8" | 3/8"-1/2" |
| Діаметр ланцюга, мм | 8-10 | 10-13 |
| Робоче навантаження, тн | 2,45 | 4,18 |
| Випробувальне навантаження, тн | 4,89 | 8,35 |
| Руйнівне навантаження, тн | 8,61 | 12,70 |
| Запас натягу, мм | 50 | |
| Маса, кг | 8,4 | 12,1 |
Принцип дії даного типу натяжителя заснований на застосуванні ручного зусилля на ексцентриковий важіль пристрою. Робота з даним типом механізму відрізняється коротким часом виконання робіт, однак вимагає певної вправності і кількох великих фізичних зусиль робочого персоналу. До плюсів даного типу пристроїв варто віднести їх компактність і відсутність вертикально розташованого важеля в робочому стані. Пристрій оснащений спеціальними гаками – укорочувачами ланцюга. Запас ходу натягу приблизно 50 мм. Стяжні пристрої даного типу представлені в двох типорозмірах, як зазначено в таблиці нижче.
Наша компанія може комплектувати дані стяжні пристрої ланцюгової гілкою будь-якої довжини з гаками за вибором Замовника. Доступно до замовлення від 1 одиниці.
Порядок роботи зі стяжним пристроєм типу важеля:
- 1. Провести попереднє зачеплення вантажу гаками ланцюгової гілки до платформи транспортного засобу;
- 2. На зручній для роботи ділянці ланцюгової гілки піднести стяжні пристрій, вкласти в його крюки ланки ланцюга таким чином, щоб весь кріпильний механізм виявився в натягнутому стані;
- 3. Ручним зусиллям затягнути важіль пристрою приблизно на кут 90°, тим самим провести натяг всього механізму.
- 4. Якщо зусилля рук не вистачає для того, щоб затягнути важіль, або натяг важелем відбувся дуже легко і щоб ланцюг не натягнувся належним чином, необхідно повторити дії, описані п.2 а саме:
- – Відпустити (послабити) або натягнути кріпильний ланцюг на одну або дві ланки і заново вкласти в гаки пристрої;
- – Провести більш «тонке» регулювання переднатягнення. Для цього необхідно злегка викрутити / закрити болтові з’єднання гаків пристрою;
- – Повторити операцію згідно п.3
- 5. Для запобігання довільного розкриття стяжного пристрою бажано додатково закріпити важіль-о-пліч механізму будь-яким зручним способом з підручних матеріалів.

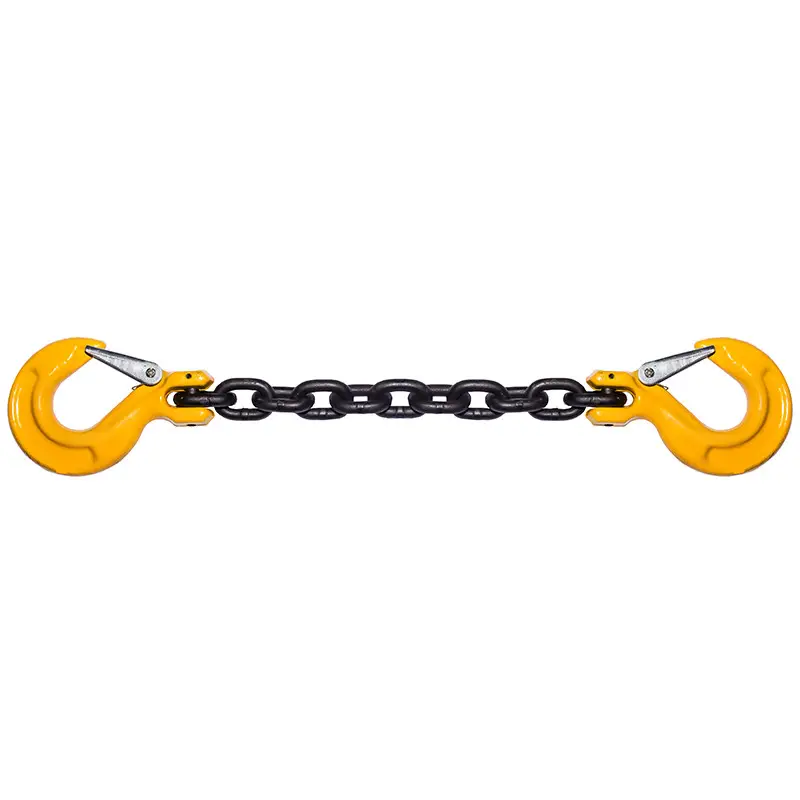

Ланцюгові гілки для стяжних пристроїв:
Ланцюгова гілка (кріпильний ланцюг) є складовою частиною ланцюгової системи кріплення. Ланцюг забезпечений двома гаками на обох кінцях гілки. Гаки призначені для зачеплення ланцюга на вантаж і платформі транспорту. Після закріплення ланцюгів її натяг створюється за допомогою стяжного пристрою – ретчета. Ланцюг і гаки виготовлені з високолегованої сталі 8 класу (G80), за рахунок чого мають високу міцність при невеликій вазі і компактних розмірах. Продукція відповідає стандарту ДСТУ EN 12195-3:2010.
Наша компанія стандартно пропонує ланцюгові гілки в 4 варіантах виконання, що розрізняються між собою встановленими гаками:
| |
|---|
| Тип 1. Гілка з такелажними гаками SL-13 | Тип 2. Гілка з гаками – обмежувачами SL-86 |
 | |
| Тип 3. Гілка з гаками – обмежувачами SL-73 | Тип 4. Гілка з ланками A343 |
 | |
| Тип 5. Гілка з вилочними ланками типу G80 SLR-270 | |
 | |
Ланцюгові кріпильні гілки представлені в діапазоні робочих навантажень: 2,2 – 16,0 тн.
| | | | |
|---|
| Калібр ланцюга, мм | Робоче навантаження, тн | Руйнівне навантаження, тн | Зев гака, мм | Зев гака – обмежувача, мм |
| 6x18 | 2,2 | 4,52 | 24,0 | 8,0 |
| 8x24 | 4,0 | 8,0 | 30,0 | 10,8 |
| 10x30 | 6,3 | 12,6 | 34,0 | 13,5 |
| 13x39 | 10,0 | 21,2 | 39,0 | 16,5 |
| 16x48 | 16,0 | 32,2 | 45,0 | 19,2 |
Вибрані моделі, на вимогу Замовника, гілки можуть бути скомбіновані різними ручками, а також комплектуватися будь-якими іншими кінцевими елементами і бути будь-якої іншої довжини на вимогу Замовників.
Важливо! Гілки ланцюгові калібру 6х18, згідно вимогам стандарту ДСТУ EN 12195-3:2010, застосовуються виключно для кріплення та перевезення деревини.
