Рукав для подачі штукатурки та полусухої стяжки 757АА 40 bar
Робоча температура: від -30°C до +80°C
Характеристика: внутрішній шар з токопровідної абразивостійкої чорної NR гуми. Два текстильніх посилення. Зовнішній шар з суміші SBR/NR гуми, абразивостійка, озоностійка – проколота.

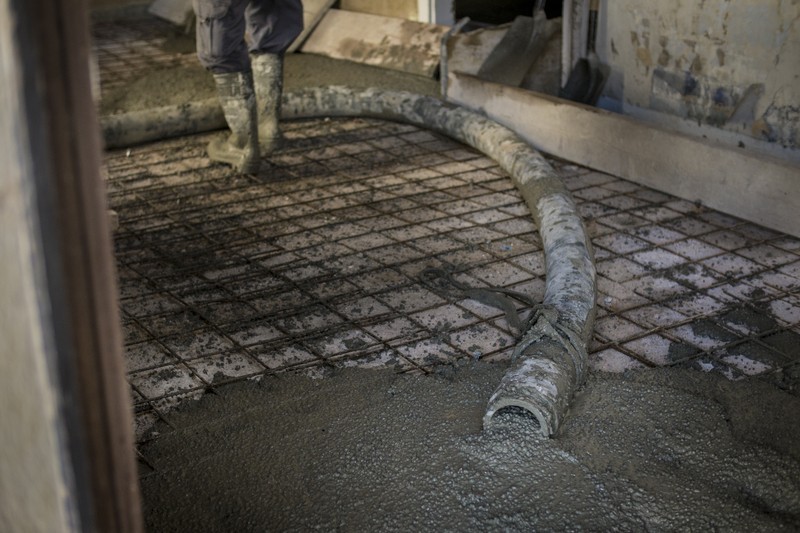

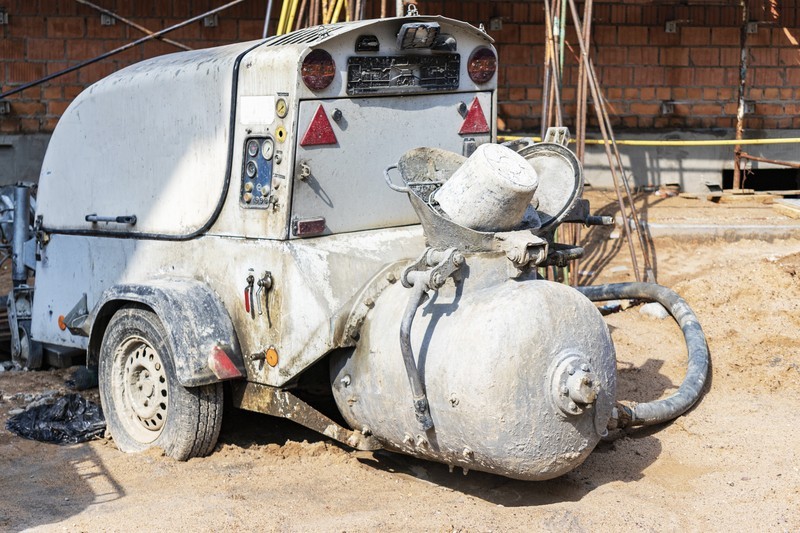

Застосування: для подачі штукатурки, полусухої стяжки та інших будівельних сумішей.
| Внутрішній діаметр, мм | Зовнішній діаметр, мм | Робочий тиск, bar | Розривний тиск, bar | Вага, кг/м | Довжина бухти, м |
| 25 | 38 | 40 | 100 | 0,70 | 61 |
| 32 | 46 | 40 | 100 | 0,87 | 61 |
| 35 | 49 | 40 | 100 | 0,96 | 61 |
| 38 | 54 | 40 | 100 | 1,19 | 61 |
| 51 | 67 | 40 | 100 | 1,60 | 61 |
| Бренд | Alfagomma |
|---|---|
| Довжина бухти | 61 м |
| Коефіцієнт безпеки | 2,5:1 |
| Робоча температура | від -30°С до + 80°С |
| Робоче середовище | Штукатурка |
| Робочий тиск | 40 bar |
| Внутрішній діаметр | 025, 032, 035, 038, 051 |
| Внутрішній шар | NR |
| Зміцнення | текстильне посилення |
| Зовнішній шар | SBR+NR |
