Захоплювач для круглих заготовок (кліщовий подвійний)

Кліщові захвати для круга та круглих заготовок

Захоплювачі профільного прокату

Захоплювачі профільного прокату гвинтові: функції, характеристики та переваги використання

Гвинтові захоплювачі — це спеціалізовані пристрої, що широко застосовуються для утримання, притягнення та кантування сталевих листів, секцій і профільного металопрокату. Вони є незамінними при виконанні монтажних, ремонтно-будівельних робіт, забезпечуючи надійність і безпеку.

Особливості використання гвинтових захоплювачів:

Обмеження у застосуванні:
Гвинтові захоплювачі не використовуються для вертикального підйому вантажів, як це характерно для вертикальних захоплювачів. Однак допускається підняття сталевих листів і металопрокату в горизонтальному положенні за допомогою двох пристроїв.
Вантажопідйомність:
Діапазон вантажопідйомності становить від 0,75 до 3,0 тонн, що дозволяє адаптувати пристрої до різних умов і типів робіт.
Маркування:
На кожному виробі вказуються індивідуальний серійний номер, максимальна вантажопідйомність, ширина розкриття зева та дата виготовлення, що гарантує відповідність технічним вимогам і стандартам.

Технічні характеристики:

Матеріал: робочі органи виготовлені з високоміцної легованої сталі, що забезпечує тривалий термін служби і стійкість до навантажень.
Захист: корпус має якісне фарбоване покриття, що захищає від корозії та механічних пошкоджень.

Переваги гвинтових захоплювачів:

Надійність і безпека при роботі з металевими конструкціями.
Можливість роботи з важкими і габаритними вантажами.
Універсальність у горизонтальному позиціюванні металопрокату.

Вибираючи гвинтові захоплювачі, важливо орієнтуватися на сертифіковані вироби від перевірених виробників, що відповідають технічним стандартам.

Дивитись інші захоплювачі ТУТ

Захоплювачі профільного прокату для круглих заготовок (кругляка)

Захоплювачі профільного прокату є універсальним вантажозахватним пристроєм для підйому та переміщення вантажів з круглим січенням. Однією із сфер застосування такого пристрою є деревообробна галузь та підприємства по заготівлі лісу. Підйом та переміщення стволів дерев шляхом кліщових захватів здійснюється за допомогою кран-балок, автокранів та маніпуляторів. На деревообробних підприємствах кліщові захвати для лісу застосовується для погрузки/розгрузки пиловочника та кругляка до місця розпиловки та оциліндровки заготовок. Конструктивно лапи кліщового захвату для лісу можуть бути оснащені зубцями для більш надійного зчеплення та утримання заготовок.
Також даний тип захватів широко використовується для підйому та переміщення металевих труб, круглого прокату та інших деталей циліндричної форми. За потребою Замовника на лапи пристрою можуть бути додатково встановлені алюмінієві або поліуретанові накладки.
Для зручного використання в роботі кліщовий захват для кругляка має замок, котрий фіксує пристрій в розкритому положенні.
Наша компанія пропонує до реалізації захвати для круглих виробів в двох варіантах виконання:

– Кліщовий одинарний (тип 1);
– Кліщовий здвоєної конструкції (тип 2).

Захоплювачі профільного прокату для круглих заготовок (кліщовий одинарний)

Кліщові захвати для круга та круглих заготовок


Назва	В/п,	D	H	B	h	b	Маса,
	тн	мм					кг
Захоплювач кліщовий одинарний(Тип 1)	0,2	50-150	470	100	90	50	15
одинарний (Тип 1)	0,32	70-180	500				20
Захоплювач кліщовий	0,5	70-200	530				30
одинарний (Тип 1)	0,8	80-250	640	150	130	75	48
Захоплювач кліщовий	1,0	130-320	780				64
одинарний (Тип 1)	1,2	150-380	910				79

Захоплювачі профільного прокату для круглих заготовок (кліщовий подвійний)

Захоплювач для круглих заготовок (кліщовий подвійний)


Назва	В/п, тн	D	H	B	Маса, кг
	тн	мм			Маса,
Захоплювач кліщовий здвоєнної конструкції (Тип 2)	0.2	50-100	300	350	30
здвоєнної конструкції	0.3	60-120		380	50
(Тип 2)	0.5	60-150	500	500	60
Захоплювач кліщовий	0.8	80-200		650	75
здвоєнної конструкції	1.0	120-250	700	750	90
(Тип 2)	1.6	150-300	100	900	130
Захоплювач кліщовий	2.0	200-380		1000	180
здвоєнної конструкції	3.0	300-480	1500	1500	290

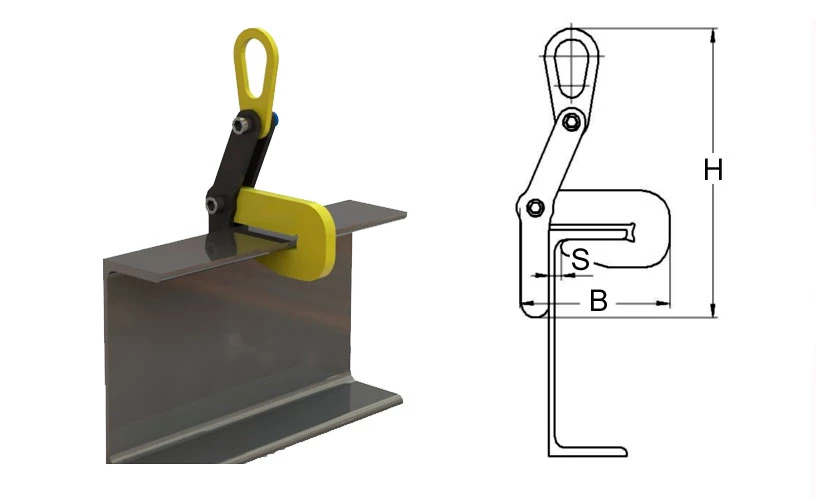

Захоплювачі профільного прокатудля швелерів і кутників

Прості і зручні в роботі захоплювачі для швелерів і кутників покликані забезпечити надійне і безпечне завантаження /розвантаження профільного прокату на складах і металобазах. Захоплювач для швелера працює за принципом ексцентрика, фіксуючи металевий профіль за допомогою зіва і притискної планки під дією власної маси виробу.

Матеріал виробу: високоміцна легована сталь 09Г2С. Корпус пофарбований.
Вантажопідйомність захоплювача: 0,25 – 2,5 тн.
Коефіцієнт запасу міцності: 4:1.
Відповідають: EN 1677, ДСТУ EN 13155:2014.

Захоплювачі для швелерів і кутників


Вантажопідйомність захоплювача	Діапазон зева, S	H	B	Маса
тн	Діапазон зева, S	мм	мм	кг
0.5	швеллер №5-12, уголок №2-11	380	190	4.0
1.6	швеллер №12-40, уголок №8-25	420	220	7.0
2.5	швеллер №12-40, уголок №8-25	470	250	14.0

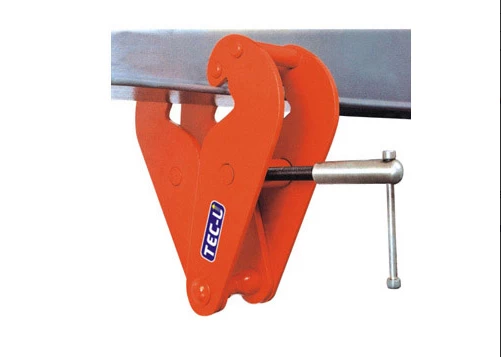

Захоплювачі – струбцини для балок

Спеціальні захоплювачі-струбцини для підйому двотаврових балок. Захоплювачі-струбцини мають зручне гвинтове регулювання. Надійні і прості в експлуатації. Захоплювачі для двотаврових балок можуть працювати поодиноко і в парі. Не мають ступенів свободи, тому повинні комплектуватися додатковим такелажних елементом (ланкою, скобою). Для зачеплення вантажу захоплювачами даного типу можуть бути використані канатні / ланцюгові стропи типів 2СК або 2СЦ.Захоплювачі для балок представлені в діапазоні робочих навантажень:: 1,0 – 5,0 тн.
Коефіцієнт запасу міцності: 2:1.

Коефіцієнт запасу міцності: 2:1.


Вантажопідйомність одного захоплювача, тн	1,0	2,0	3,0	5,0	10,0
Діапазон ширини полиць, мм	75 – 230	75 - 230	80 - 320	90 – 320	90 - 320
№ балки pf ГОСТ:	14 - 60	14 - 60	16 - 100	16 - 100	16 - 100
Маса, кг	3,5	4,5	9,5	11,0	16,0

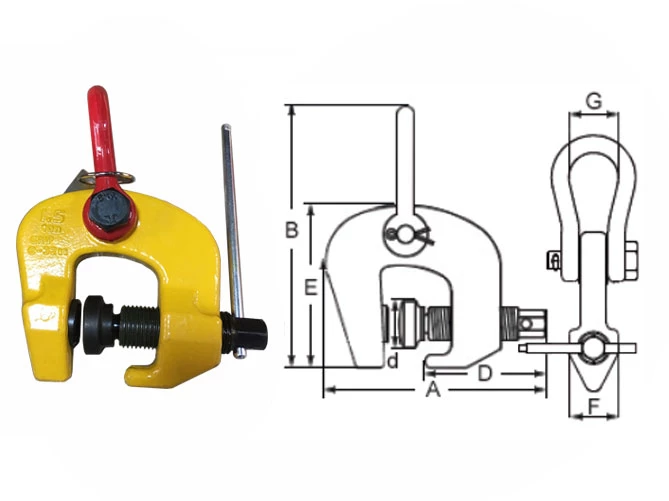

Захоплювачі гвинтові

Гвинтові захоплювачі використовуються виключно для утримання, притягнення і кантування сталевих листів, секцій та профільного металопрокату при проведенні монтажних і ремонтно-будівельних робіт. Забороняється застосовувати пристрій для підйому вантажів по типу вертикальних захоплювачів, але при цьому допускається підняття листів і металопрокату за допомогою двох гвинтових захоплювачів-струбцин в горизонтальному положенні притискного механізму.
Наша компанія пропонує гвинтові захоплювачі в діапазоні вантажопідйомності 0,75 – 3,0 тн. На тілі кожного виробу віддруковані: індивідуальний серійний номер, вантажопідйомність, ширина розкриття зева і дата виготовлення.
Матеріал робочих органів: високоміцна легована сталь. Корпус пофарбований;
Діаметр відкриття зева: від 0 до 50 мм.Коефіцієнт запасу міцності: 4:1.


В/п, тн	Ширина захоплювача	A	B	D	d	E	F	G	Маса, кг
	мм
1,0	0 - 20	167	201	120	42	125	46	38	3.0
2,0	0 - 32	187	226	135	42	142	46	45	4.0
3,0	0 - 50	223	268	165	49	165	55	50	7.0
