Основою технології виготовлення сталевих стропів являється процес формування петель або кілець із відрізків каната, які додатково можуть комплектуватися металевими кінцевими елементами. Канати, що використовуються для виробництва мають конструкцію 6х19 або 6х36.  Існує дві технології зрощування кінців металевого тросу:

1. Заплітання – кінці відрізка каната вплітаються в тіло стропа за спеціальним алгоритмом, що забезпечує номінальне допустиме робоче навантаження та запас міцності. Це традиційний метод зрощування тросів, що вимагає більшої довжини матеріалу та значні витрати ручної кваліфікованої праці.
2. Обтиск алюмінієвою втулкою –  петлі формуються шляхом обтискання каната алюмінієвою муфтою у спеціальному пресі. Під великим тиском алюміній проникає в структуру каната та надійно скріпляє його кінці. Даний метод є сучасною альтернативою заплітанню, що потребує менше канату та трудозатрат, не поступаючись якістю зрощування.

Види канатних стропів:

СКП (строп канатний петльовий заплетений або на втулці) являє собою відрізок каната із петлями на кінцях, що використовується, як проміжний засіб захоплення вантажу, що не має власних точок кріплення. Наприклад, пачок мірного прокату, палетів, труб, негабаритних об’єктів, тощо. Найчастіше навішування цих стропів відбувається на основний багатогілковий строп. Це найпоширеніший та найстаріший вид стальних стропів, що іноді називають «чалка».

СКК (строп канатний кільцевий заплетений або на втулці) виготовляється у вигляді відрізка каната зрощеного в замкнуте кільце. Також являється проміжним засобом захоплення вантажів та має вантажопідйомність в двічі більшу за СКП при однаковому діаметрі каната.

ГК (гілка канатна) – це відрізок каната з петлями по обох кінцях сформованими методом опресування та посиленими оцинкованими коушами для захисту точок прикладання зусилля від стирання та злому. Петлі можуть комплектуватися гаками, скобами або використовуватися як самостійні захоплюючі елементи. Зазвичай гілки використовують для складання багато гілкових стропів або як самостійні елементи вантових стяжних систем, тягових механізмів, тощо.

1СК (строп канатний одногілковий) – це відрізок сталевого каната з чалочним гаком  та петлею для навішування на гакову підвіску крана. Використовується як основний засіб захоплення вантажу з підвіскою за одну точку кріплення або стропуванням «на удавку». При останньому методі застосовується спеціальний гак-чокер, що ковзає по тілу стропа. Зрощування кінців канату проводиться виключно методом опресування. В такому випадку забезпечується надійна  фіксація коушу, що захищає петлю для гака.

2СК (строп канатний двогілковий) має дві канатні гілки об’єднані овальною головною ланкою для навішування на крановий гак та кінцеві захоплюючі елементи з іншої сторони для стропування вантажу, що має дві точки кріплення.

4СК (строп канатний чотиригілковий) складається з чотирьох гілок канатних, об’єднаних головною ланкою з додатковими овалами для коректного розподілу навантаження. Використовується як основний засіб захоплення вантажу, що має чотири точки кріплення.

Переваги:

• висока несуча здатність;
• універсальність;
• стійкість до динамічних навантажень;
• поступове руйнування до вчасної браковки.

Технічні характеристики:

• канати Ø 6,5-65 мм;
• В/П від 0,32 до 60,0 т;
• температурний діапазон:  від -40 до +100°C;
• запас міцності – 6:1.

Якість:

• стандарт управління якістю ISO 9001;
• виробництво відповідає стандарту ДСТУ EN  13414-1;
• випробування на власному стенді

Важливо!

Метод стропування і кут між умовною вертикаллю та тілом стропа мають вплив на несучу спроможність виробу. Зверніться до даних у таблиці для отримання точної інформації.

Зареєструйтесь для отримання доступу до роздрібних цін або звертайтесь до наших експертів за додатковою інформацією.

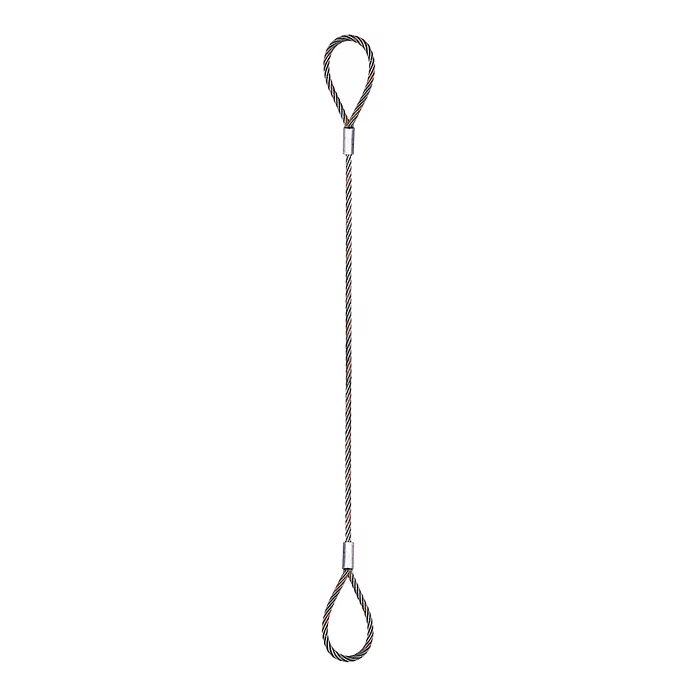

1. Строп канатний СКП (втулка)

Арт. №	Ø, мм
					≤ 45°	≤ 60°
BR13AF	6,2	0,32	0,26	0,64	0,45	0,32
BR16AF	8,3	0,63	0,5	1,26	0,9	0,63
BR18AF	9,1	0,8	0,6	1,6	1,12	0,8
BR113F	11	1,25	1	2,5	1,75	1,25
BR116F	13	1,6	1,3	3,2	2,2	1,6
BR120F	15	2	1,6	4	2,8	2
BR125F	16,5	2,5	2,0	5	3,5	2,5
BR132F	18	3,2	2,6	6,4	4,5	3,2
BR140F	21	4	3,2	8	5,6	4
BR150F	22,5	5	4	10	7	5
BR163F	25,5	6,3	5	12,6	8,8	6,3
BR180F	29	8	6,4	16	11,2	8
BR190F	31	9	7,2	18	12,6	9
BR1A1F	33	10	8,0	20	14	10
BR1A5F	36,5	12,5	10,0	25	17,5	12,5
BR1A6F	39,5	14	11,2	28	19,6	14
BR1A8F	42	16	12,8	32	22,4	16
BR1B1F	46,5	20	16	40	28	20

WordPress Responsive Table

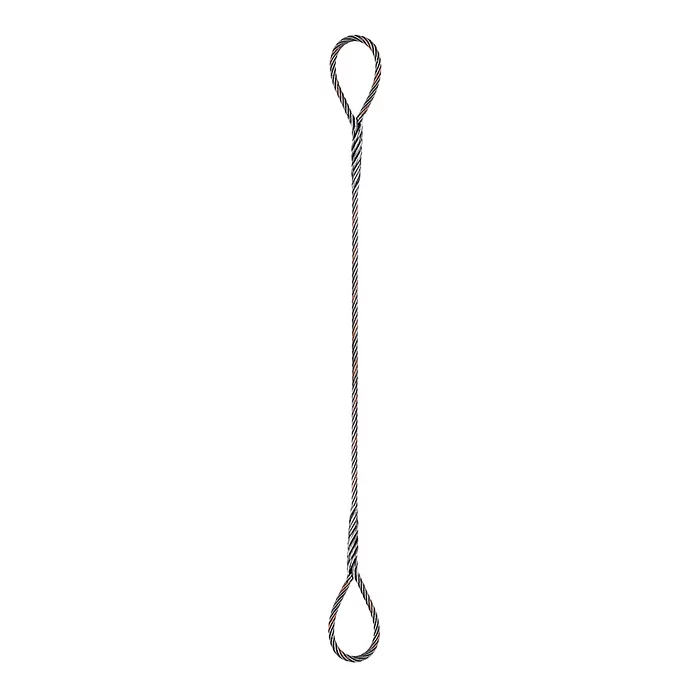

2. Строп канатний СКП (заплетений)

Арт. №	Ø, мм
					≤ 45°	≤ 60°
BR13AQ	6,2	0,32	0,26	0,64	0,45	0,32
BR16AQ	8,3	0,63	0,5	1,3	0,9	0,63
BR18AQ	9,6	0,8	0,64	1,6	1,12	0,8
BR113Q	11,5	1,25	1	2,5	1,75	1,25
BR116Q	13	1,6	1,3	3,2	2,2	1,6
BR120Q	15	2	1,6	4	2,8	2
BR125Q	16,5	2,5	2,0	5	3,5	2,5
BR128Q	18	2,8	2,2	5,6	3,9	2,8
BR132Q	20	3,2	2,6	6,4	4,5	3,2
BR140Q	22	4	3,2	8	5,6	4
BR150Q	23,5	5	4	10	7	5
BR163Q	27	6,3	5	12,6	8,8	6,3
BR180Q	31	8	6,4	16	11,2	8
BR1A1Q	33	10	8	20	14	10
BR1A5Q	39,5	12,5	10	25	17,5	12,5
BR1A8Q	42	16	12,8	32	22,4	16
BR1B1Q	46,5	20	16	40	28	20

WordPress Responsive Table

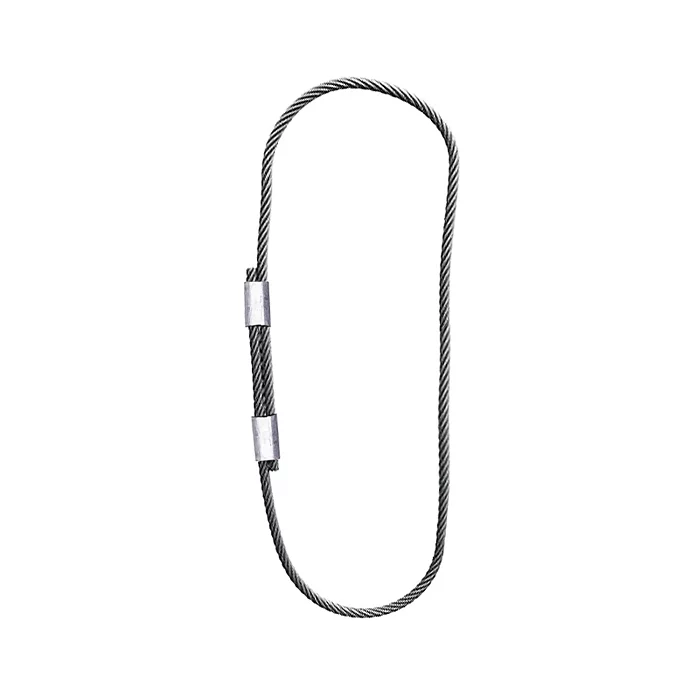

3. Строп канатний СКК (втулка)

Арт. №	Ø, мм
					≤ 45°	≤ 60°
BR213F	8,3	1,25	1	2,5	1,75	1,25
BR216F	9,6	1,6	1,3	3,2	2,2	1,6
BR225F	12	2,5	2	5	3,5	2,5
BR232F	14	3,2	2,6	6,4	4,5	3,2
BR240F	15	4	3,2	8	5,6	4
BR250F	16,5	5	4	10	7	5
BR263F	19,5	6,3	5	12,6	8,8	6,3
BR280F	21	8	6,4	16	11,2	8
BR2A1F	23,5	10	8	20	14	10
BR2A5F	27	12,5	10	25	17,5	12,5
BR2A8F	31	16	12,8	32	22,4	16
BR2A0F	33	19	15,2	38	26,6	19
BR2B5F	39,5	23	18,4	46	32,2	23
BR2B0F	42	31	24,8	62	43,4	31
BR2C6F	46,5	38,5	30,8	77	53,9	38,5

WordPress Responsive Table

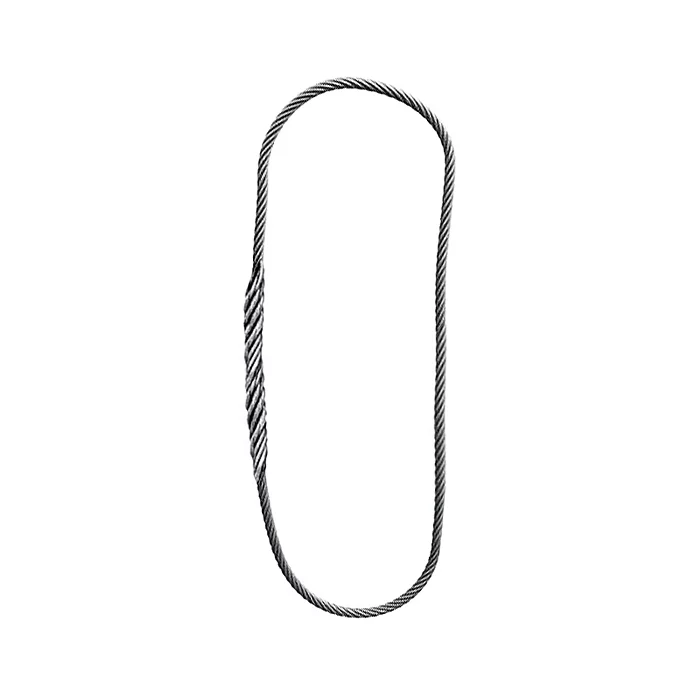

4. Строп канатний СКК (заплетений)

Арт. №	Ø, мм
					≤ 45°	≤ 60°
BR213Q	8,1	1,25	1	2,5	1,75	1,25
BR216Q	9,7	1,6	1,3	3,2	2,2	1,6
BR225Q	11,5	2,5	2	5	3,5	2,5
BR232Q	13,5	3,2	2,6	6,4	4,5	3,2
BR240Q	15	4	3,2	8	5,6	4
BR250Q	16,5	5	4	10	7	5
BR263Q	20	6,3	5	12,6	8,8	6,3
BR280Q	22	8	6,4	16	11,2	8
BR2A5Q	27	12,5	10	25	17,5	12,5
BR2A8Q	31	16	12,8	32	22,4	16
BR2B1Q	33	20	16	40	28	20
BR2B7Q	39,5	25	20	50	35	25
BR2C2Q	42	32	25,6	64	44,8	32
BR2C7Q	46,5	40	32	80	56	40

WordPress Responsive Table

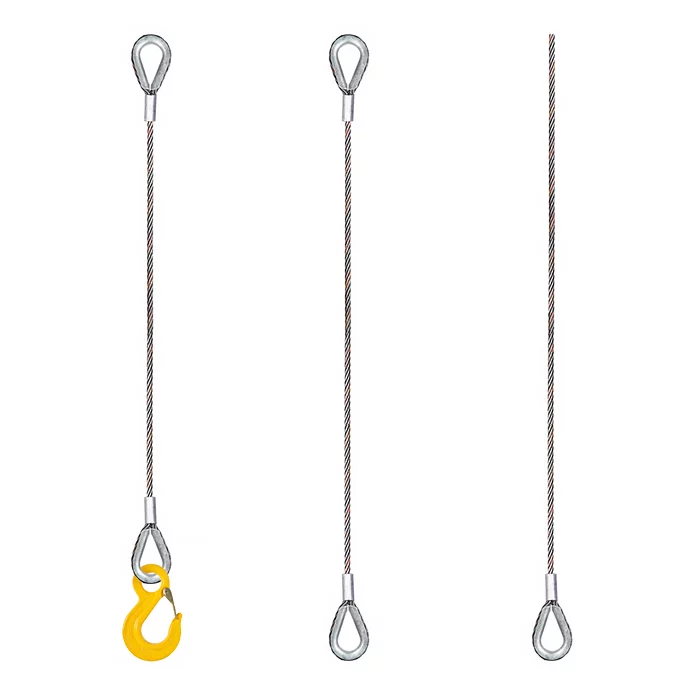

5. Гілка канатна ГК

Арт. №	Ø, мм
				≤ 45°		≤ 60°
BR33AF	6,2	0,32	0,26	0,36	0,26	0,45	0,32
BR36AF	8,3	0,63	0,5	0,7	0,5	0,9	0,63
BR38AF	9,1	0,8	0,6	0,9	0,64	1,12	0,8
BR313F	11	1,25	1	1,4	1	1,75	1,25
BR316F	13	1,6	1,3	1,8	1,3	2,2	1,6
BR320F	15	2	1,6	2,2	1,6	2,8	2
BR325F	16,5	2,5	2,0	2,8	2	3,5	2,5
BR332F	18	3,2	2,6	3,6	2,6	4,5	3,2
BR340F	21	4	3,2	4,5	3,2	5,6	4
BR350F	22,5	5	4	5,6	4	7	5
BR363F	25,5	6,3	5	7	5	8,8	6,3
BR380F	29	8	6,4	9	6,4	11,2	8
BR390F	31	9	7,2	10	7,2	12,6	9
BR3A1F	33	10	8	11,2	8	14	10
BR3A5F	36,5	12,5	10	14	10	17,5	12,5
BR3A6F	39,5	14	11,2	15,7	11,2	19,6	14
BR3A8F	42	16	12,8	17,9	12,8	22,4	16
BR3B1F	46,5	20	16	22,4	16	28	20

WordPress Responsive Table

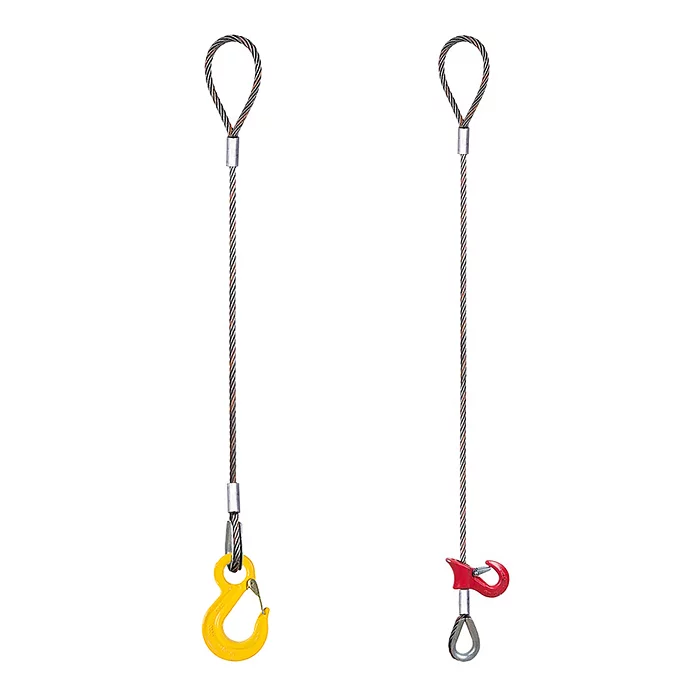

6. Строп канатний 1СК

Арт. №	Ø, мм
BR43AF	6,2	0,32	0,26
BR46AF	8,3	0,63	0,5
BR48AF	9,1	0,8	0,6
BR413F	11	1,25	1
BR416F	13	1,6	1,3
BR420F та BRG20F	15	2	1,6
BR425F та BRG25F	16,5	2,5	2,0
BR432F та BRG32F	18	3,2	2,6
BR440F та BRG40F	21	4	3,2
BR450F та BRG50F	22,5	5	4
BR463F	25,5	6,3	5
BR480F	29	8	6,4
BR490F	31	9	7,2
BR4A1F	33	10,0	8,0
BR4A5F	36,5	12,5	10,0
BR4A6F	39,5	14	11,2
BR4A8F	42	16	12,8
BR4B1F	46,5	20	16

WordPress Responsive Table

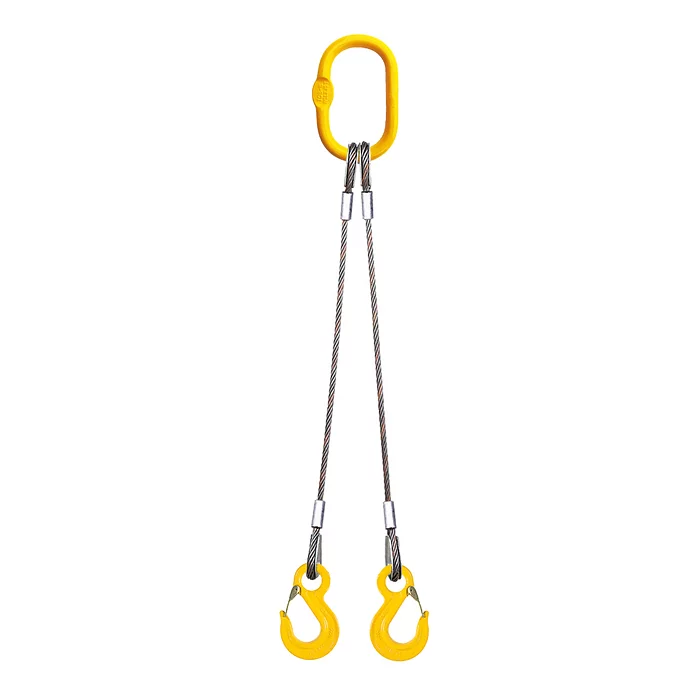

7. Строп канатний 2СК

Арт. №	Ø, мм
		≤ 45°		≤ 60°
BR58AF	8,3	0,8	0,57	0,64	0,46
BR510F	9,1	1	0,71	0,8	0,6
BR516F	11	1,6	1,14	1,3	0,9
BR520F	13	2	1,4	1,6	1,12
BR525F	14	2,5	1,8	2	1,4
BR532F	15	3,2	2,3	2,6	1,8
BR540F	18	4	2,9	3,25	2,3
BR550F	19,5	5	3,6	4	2,9
BR563F	22,5	6,3	4,5	5	3,6
BR580F	25,5	8	5,7	6,4	4,6
BR5A1F	27	10	7,1	7,8	5,7
BR5A5F	31	12,5	8,9	10	7,1
BR5A8F	36,5	16	11,4	12,8	9,1
BR5B2F	39,5	21	15	16,8	12
BR5B6F	42	24	17,1	19,2	13,7
BR5B9F	46,5	30	21,4	24	17,1

WordPress Responsive Table

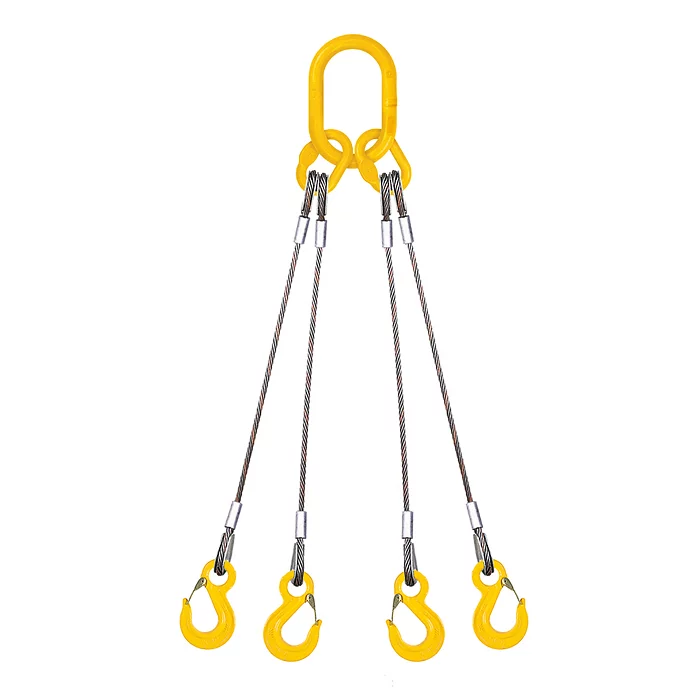

8. Строп канатний 4СК

Арт. №	Ø, мм
		≤ 45°	≤ 60°
BR716F	9,1	1,6	1,14
BR720F	9,6	2	1,4
BR725F	11	2,5	1,8
BR732F	13	3,2	2,3
BR740F	14	4	2,9
BR750F	16,5	5	3,6
BR763F	18	6,3	4,5
BR770F	18	7	5
BR780F	19,5	8	5,7
BR7A1F	22,5	10	7,1
BR7A5F	25,5	12,5	8,9
BR7A8F	29	16	11,4
BR7B3F	33	22	15,7
BR7B7F	36,5	25	17,9
BR7C1F	39,5	31,5	22,5
BR7C5F	42	36	25,7
BR7C8F	46,5	45	32,1
