Захват для рейок кліщовий
Принцип роботи кліщового захвату для рейок заснований на надійному зачепленні пристрою за головку рейки в момент підйому під дією власної ваги вантажу. Цей тип захвату має фіксатор, який дозволяє утримувати захват в максимально розкритому положенні для його зручного монтажу на профіль рейки. Тому все, що потрібно для підняття рейки – це лише встановити захват за рейковий профіль та відкинути замок-фіксатор.
Важливо! Кліщові захвати можуть працювати:
- в парі на лінійній траверсі;
- в парі з використанням двохгілкового ланцюгового (2 СЦ) або канатного стропу (2 СК), при умові відхилення гілки стропу від осьового навантаження захвату не більше 10°.
Також, можна використовувати одночасно чотири вертикально підвішених захвата в комплекті із спредером (рамною траверсою) для монтажу/демонтажу рейко-шпальної решітки.
Захват для рейок кліщовий: універсальність і ефективність
Кліщовий захват для рейок – це спеціалізований пристрій, призначений для підйому та переміщення рейок різних типів. Завдяки своїй конструкції, він забезпечує надійне захоплення та фіксацію вантажу, що робить його незамінним у будівельних і ремонтних роботах на залізничних коліях.
Особливості кліщового захвату для рейок
- Механізм захоплення
Завдяки кліщовій конструкції, пристрій автоматично фіксується на рейці, використовуючи принцип важеля. Такий механізм гарантує міцне утримання вантажу без ризику його зісковзування під час підйому чи транспортування.
- Сумісність із різними профілями рейок
Кліщові захвати розроблені для роботи з рейками стандартних типів, таких як Р43, Р50, Р65, Р75, що робить їх універсальним вибором для різних залізничних проектів.
- Вантажопідйомність
У залежності від моделі, кліщовий захват може працювати з вантажами вагою від 1,0 до 4,0 тонн, що дозволяє виконувати завдання різної складності.
Основні переваги:
- Надійність у роботі. Захоплення під час використання залишається стабільним навіть за значних навантажень.
- Простота експлуатації. Легкий монтаж і зручність у використанні роблять кліщові захвати оптимальним рішенням для різних завдань.
- Широка сфера застосування. Використовується для укладання, демонтажу та транспортування рейок на залізниці, а також у будівництві інженерних споруд.
- Безпека. Конструкція передбачає мінімізацію ризику травмування під час виконання робіт.
Рекомендації щодо використання
Для досягнення максимальної ефективності роботи з кліщовими захватами рекомендується:
- Використовувати пристрій у парі з траверсами для рівномірного розподілу навантаження.
- Регулярно перевіряти стан захоплюючого механізму, особливо перед початком робіт.
- Дотримуватись технічних інструкцій виробника.
Висновок
Кліщовий захват для рейок – це практичне рішення для виконання завдань, пов’язаних із монтажем і демонтажем залізничних колій. Надійність конструкції, простота використання та безпечність роблять цей пристрій популярним вибором для будівельних і ремонтних робіт.
| | | | | | |
|---|
| Назва | Тип рельса | В/п | L | H | D | Маса |
| Захват для рельс «кома» | | тн | мм | | | кг |
| Р43/Р50 | 2,0 | 200 | 200 | 30 | 6,0 |
| Р65/Р75 | 3,2 | 250 | 245 | 30 | 8,0 |

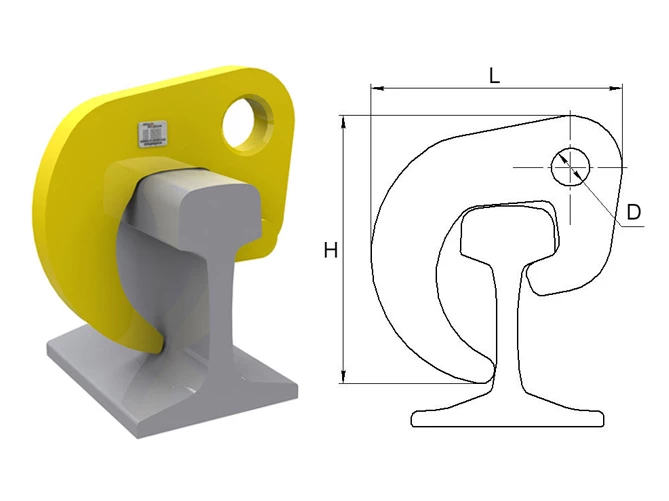

Захват «кома»
Захват «кома» застосовується для підняття та переміщення рейок або рейко-шпальних решіток. Головною перевагою даного пристрою є зручність в експлуатації завдяки простій конструкції захвату. Підняття рейки виконується за допомогою двох таких захватів, а рейко-шпальної решітки – чотирьох, при цьому використовують двох гілкові та чотирьох гілкові стропи відповідно.
Важливо! При використанні канатних, ланцюгових або текстильних стропів для захватів даного типу, кут відхилення від осьового навантаження повинен бути не більше 10°.
Крім того захвати для рейок «кома» можуть застосовуватись:
- у парі на лінійній траверсі;
- для монтажу/демонтажу рейко-шпальної решітки із застосуванням чотирьох захватів у комплекті з рамною траверсою.
Через обмеження можливості використання даних пристроїв із вантажозахватними гаками старих зразків, захвати «кома» поставляються без такелажної скоби.
| | | | |
|---|
| Вантажопідйомність, тн | 0,5 | 1,0 | 2,0 | 3,0 |
| Висота підйому, м | Стандарт – 6м | | | |
| Випробувальне навантаження, тн | 0,75 | 1,5 | 3,0 | 4,5 |
| Max. тягове зусилля, Н | 240 | 305 | 340 | 370 |
| Кількість ланцюгових поліспастів | 1 | 1 | 1 | 1 |
| Калібр вантажного ланцюга, мм | 5х15 | 6х18 | 8х24 | 10х30 |
| Ширина, мм (А) | 152 | 182 | 206 | 246 |
| Товщина, мм (В) | 119 | 145 | 157 | 180 |
| Зево гака, мм (D) | 25 | 31 | 40 | 45 |
| Min відстань між гаками, мм (Н) | 311 | 361 | 413 | 510 |
| Вага талі з ланцюгом 3м, кг | 7,0 | 12,5 | 19,6 | 28,0 |
*Увага! Вантажопідйомність вказана для одного захвату. Геометричні розміри, представлені у вищевказаних таблицях можуть мати незначні відхилення, які не впливають в цілому на працездатність представлених виробів.
Дивитись інші захоплювачі ТУТ
Використання лінійних та рамних траверс та кут відхилення відосьового навантаження
