Ручні черв’ячні лебідки

Ручні черв’ячні лебідки використовуються для будівельних, монтажних і такелажних робіт із можливістю підняття або кантування вантажів в горизонтальній або вертикальній площині. Момент обертання на барабан передається через черв’ячну передачу, яка представляє собою кінематичну пару: гвинт з трапецеїдальною різьбою (черв’як) і зубчасте колесо. Черв’ячні канатні лебідки компактні, мають плавний хід і практично безшумні в роботі. Можливість самогальмування (блокування веденого валу при зупинці ведучого) забезпечує найвищий рівень безпеки для оператора і оточуючих. Бувають одно- і двох швидкісні.

Дивитись інші Талі та засоби малої механізації тут

1. Ручні черв’ячні лебідки HWV

Одно-швидкісна черв’ячна лебідка має потужну конструкцію і підходить для регулярного використання в побуті або на виробництві. Представлена лінійкою вантажопідйомностей: 0,25 – 1,0 тн. Лебідки черв’ячні посилені окремо комплектуються сталевим канатом довжиною 20-35 м і діаметром 5,0 – 9,0 мм відповідно, в залежності від вантажопідйомності пристрою.

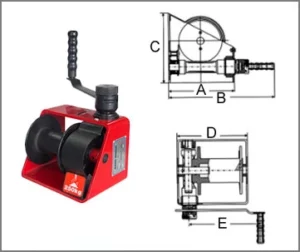

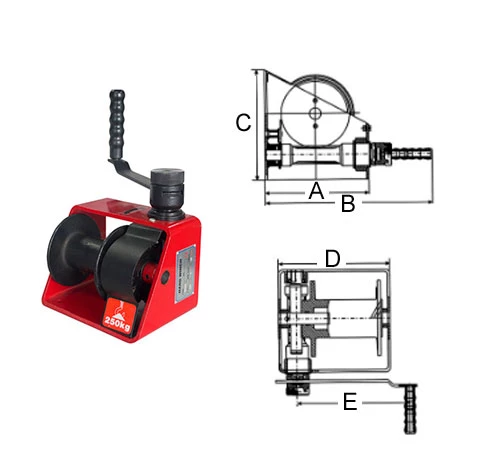

Лебідка ручна черв'ячна HWV


Вантажопідйомність, тн	A	B	C	D	E	Діаметр канату, мм	Довжина канату, м	Маса лебідки, кг
0,25	150	330	150	200	240	5,0	20	10
0,5	180	360	180	260	240	6,0	25	16
1,0	300	490	300	300	370	9,0	35	40

Лебідка ручна канатна

Ручні черв’ячні лебідки – найпростіше пристосування для переміщення, підтягування, піднімання і утримання різних вантажів. Принцип дії всіх ручних лебідок заснований на обертанні рукоятки лебідки, суміщеної з намотувальним барабаном через систему східчастих зубчастих коліс або передач. Долаючи обертанням істотно більшу відстань, але витрачаючи при цьому пропорційно менше сили, лебідка дозволяє піднімати або переміщати вантажі, маса яких в рази перевищує людські можливості.
Лебідки часто є основним засобом механізації на будівельних майданчиках, транспорті, гірничій справі, сільському господарстві. Також вже електричні лебідки є складовою частиною практично всіх вантажопідйомних машин, ліфтів, підйомників тощо.

2. Ручні лебідки BHW

В цьому розділі наша компанія пропонує ручні канатні лебідки для побутового застосування та дрібних ремонтів (виробництво Китай) в діапазоні робочих тягових навантажень: 250 – 575 кг. Всі лебідки комплектуються оцинкованим тросом діаметром 4,0 – 6,0 мм з гаком необхідної для Замовника довжини.

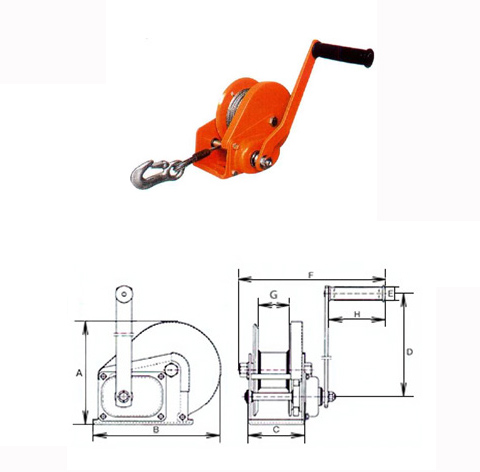

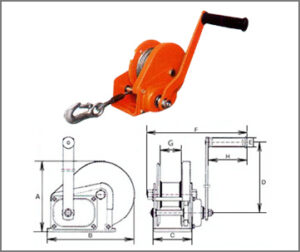

Лебідка ручна канатна BHW


Руйнівне навантаження, кг		500	800	1150
Вантажопідйомність, кг		250	400	575
Ємність барабану, м		33	47	25
Передавальне співвідношення:		4.2:1	5:1	10:1
Розміри, мм	А	156	203	216
	В	184	256	293
	С	88	107	127
	D	210	319	319
	Е	27	27	27
	F	272	283	305
	G	51	60	63
	H	109	109	109
Діаметр троса, мм		Ø4	Ø5	Ø6
Довжина троса в комплекті		на вимогу Замовника
Вага, кг		3,7	7,7	10,1
Габаритні розміри, см		16x16x22	35x20x23	35x24x24

3. Лебідка ручна канатна PNW ТМ ABLE (США) без канату

Також у нас ви зможете купити лебідку канатну американської торгової марки ABLE в діапазоні робочих тягових навантажень: 0,3 – 3,0 тн. Гальмівна система само замикаюча забезпечує додаткову безпеку і контроль позиціонування вантажу під час виконання вантажопідйомних або тягових робіт. Автоматичне фрикційне гальмо забезпечує постійне утримання вантажу, котре спрацьовує при опусканні ручки оператором. Максимальна місткість каната на барабані становить 40 метрів.

Основною перевагою канатної лебідки ABLE є приведення її у дію за допомогою зворотно-поступальних рухів рукояті, що дає можливість встановити і експлуатувати пристрій на підлозі, столах і в умовах обмеженого простору.

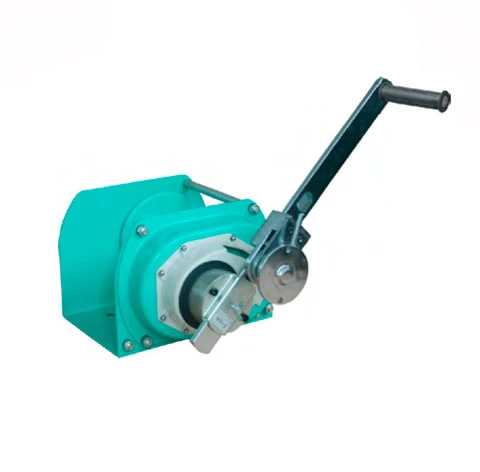

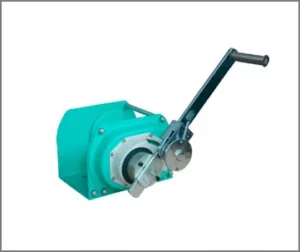

Лебідка ручна канатна PNW ТМ ABLE (США) без канату


Вантажопідйомність, тн	0,3	0,5	1,0	2,0	3,0
Діаметр барабану, мм	60,5	60,5	76,3	89,1	101,6
Довжина рукоятки, мм	350
Діаметр канату, мм	6,3	6,3	8,0	9,0	12,0
Вага, кг	6,1	14,8	20,2	25,2	46,0

Для розширення функціональності лебідки ABLE наша компанія пропонує укомплектувати пристрій сталевими чи оцинкованими канатами різної довжини і діаметрів, зазначених в таблиці:


Модель	Конструкція и тип каната	Діаметр каната, мм	Ємність каната в барабане, м	Руйнівне навантаження, кг
PNW-3000	(6*19) ГОСТ 2688-80 світлий	12,0	40	7800
PNW-3000	(6*19) ГОСТ 2688-80 світлий	11,0	54	6900
PNW-3000	(6*19) ГОСТ 2688-80 світлий	9,6	65	5300
PNW-3000	(6*19) DIN3060 оцинкований	10,0	78	4500
PNW-3000	(6*19) ГОСТ 2688-80 світлий	9,1	78	4500
PNW-2000	(6*19) ГОСТ 2688-80 світлий	9,0	40	4500
PNW-2000	(6*19) DIN3060 оцинкований	8,0	60	3480
PNW-2000	(6*19) DIN3060 оцинкований	6,0	107	2000
PNW-1000	(6*19) ГОСТ 2688-80 світлий	8,3	40	3480
PNW-1000	(6*19) DIN3060 оцинкований	6,0	72	2000
PNW-1000	6*19) DIN3060 оцинкований	5,0	108	1360
PNW-500	(6*19) ГОСТ 2688-80 світлий	6,2	40	2100
PNW-500	(6*19) DIN3060 оцинкований	5,0	72	1360
PNW-300	(6*19) ГОСТ 2688-80 світлий	6,2	30	2100

У підошві лебідки є отвори під кріплення на плоску поверхню. Оскільки існують безліч варіантів місць кріплення лебідки, кріпильні болти (анкера) в комплект поставки не входять і повинні бути підібрані Замовником окремо в залежності від матеріалу і товщини поверхні.
З метою виключення зайвих механічних деформацій основного тягового каната лебідки під час стропування вантажів, рекомендується комплектувати лебідку окремими додатковими знімними стропами різних довжин.

4. Лебідка канатна важільна HRP TM Able (США)

Надійний, але простий у використанні тяговий механізм, спроектований спеціально для натягування проводів ЛЕП і телефонних кабелів в польових умовах. Важільна лебідка Able також підходить для цілого ряду будівельних та монтажних робіт. Лебідка оснащена автоматичним механічним гальмом і реверсом – перемикачем напрямку руху тягового канату. Корпус механізму має цільну ковану конструкцію.

Канатна важільна лебідка Able представлена моделями вантажопідйомністю 1,0; 1,5 та 2,0 тн. У разі використання лебідки за умови, що кут між робочою гілкою канату та умовною вертикаллю буде перевищувати 60 °, вантажопідйомність тягового механізму знижується на 20% (див. схему використання).

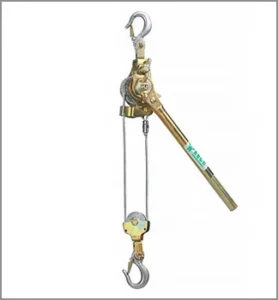

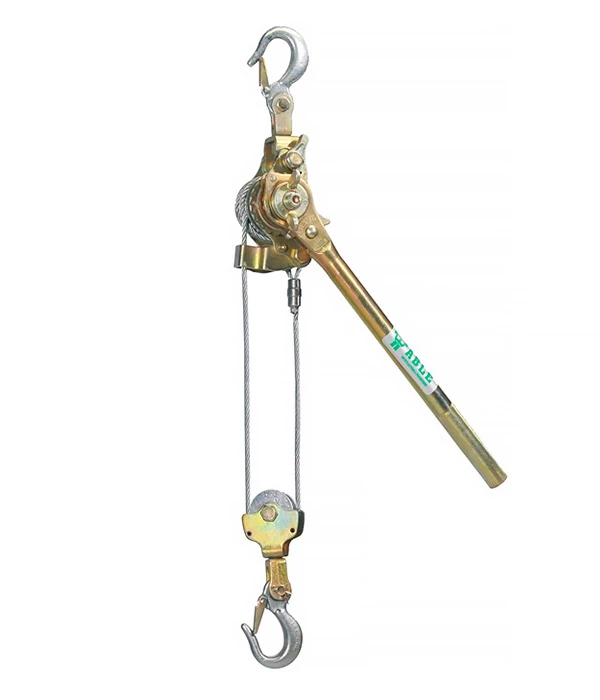

Лебідка канатна важільна HRP TM Able (США)


Вантажопідйомність, тн	1,0	1,5	2,0
Діаметр канату, мм	5,0	6,0	6,0
Довжина канату, м	2,3	2,3	2,3
Кількість гаків, шт	2	2	2
Маса, кг	3,75	4,0	6,0
