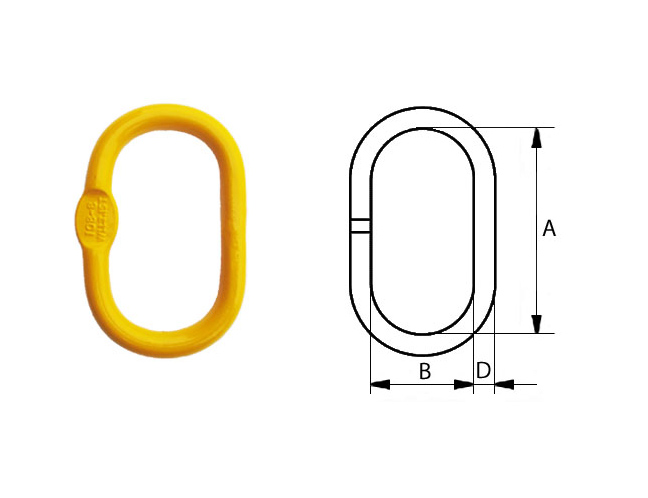

Такелажні ланки (ланки вантажні, ланки вантажопідйомні) – це металеві вироби, що застосовуються в стропах і вантажопідіймальних механізмах в якості основних або допоміжних елементів конструкції вантажопідйомного стропа. У цьому розділі представлений широкий асортимент такелажних ланок з легованої сталі по класу G80. Для запобігання корозії вантажопідйомні ланки пофарбовані стійкою фарбою. В обов’язковому порядку ланки такелажні проходять випробування навантаженням і супроводжуються сертифікатом якості. У деяких випадках, саме правильний вибір ланки по його вантажопідйомності і габаритним розмірам, як складової частини стропа, дозволить максимально комфортно і більш безпечно проводити вантажопідйомні операції.

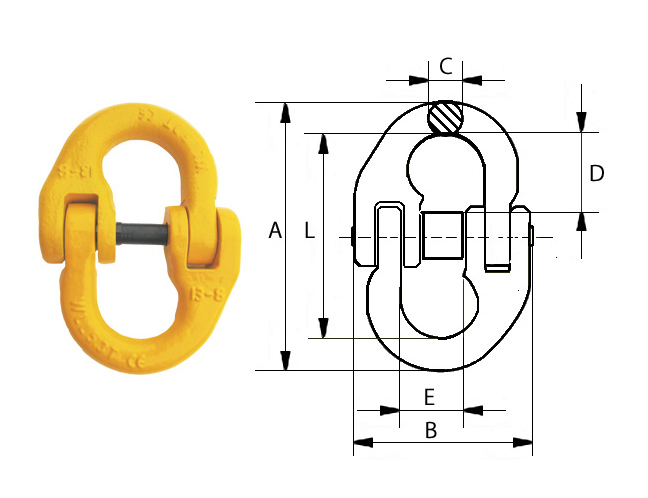

Призначені для з’єднання компонентів ланцюгових строп.
Коефіцієнт запасу міцності 4:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2017
Тип | Вантажопідйомність, тн | A | B | С | D | E | L | Вага 1 шт./кг |
мм | ||||||||
6-8 | 1,12 | 62 | 44 | 8 | 18 | 14 | 45 | 0,14 |
7/8-8 | 2,0 | 78 | 55 | 10 | 24 | 19 | 59 | 0,2 |
10-8 | 3,15 | 94 | 70 | 13 | 27 | 25 | 68 | 0,4 |
13-8 | 5,3 | 116 | 83 | 15 | 33 | 30 | 85 | 0,8 |
16-8 | 8,0 | 145 | 102 | 21 | 41 | 33 | 104 | 1,1 |
18/20-8 | 12,5 | 167 | 117 | 24 | 48 | 41 | 119 | 1,8 |
22-8 | 15,0 | 195 | 134 | 25 | 60 | 48 | 147 | 3,2 |
26-8 | 21,2 | 227 | 166 | 33 | 67 | 57 | 162 | 4,5 |
32-8 | 31,5 | 280 | 205 | 39 | 84 | 66 | 202 | 9,0 |

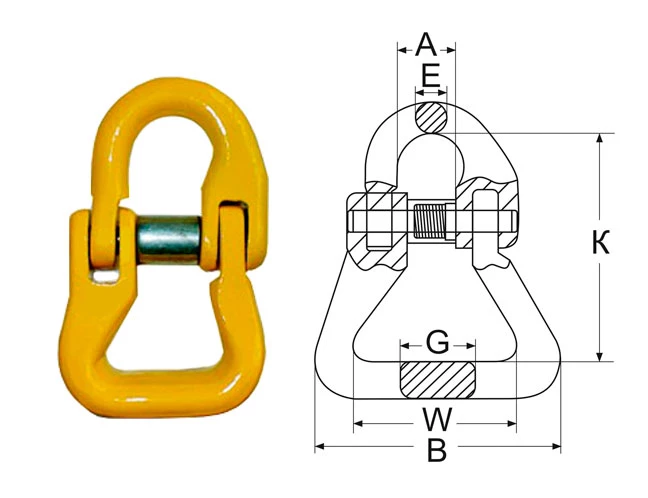

Ланки даного типу призначені для з’єднання компонентів текстильних стропів за рахунок пласкої поверхні однієї з провушин, в яку може бути коректно встановлена стрічка текстильного стропу. Використання даного типу ланки є світовою практикою та єдиним правильним рішенням для збирання текстильних стрічкових та круглопрядних стропів.
Коефіцієнт запасу міцності 4:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2017
Тип | Вантажопідйомність, тн | A | B | K | W | E | G | Вага 1 шт./кг |
мм | ||||||||
6-8 | 1,12 | 15 | 60 | 54 | 37 | 8,0 | 18 | 0,2 |
7/8-8 | 2,0 | 20 | 61 | 63 | 37 | 9,5 | 24 | 0,3 |
10-8 | 3,15 | 26 | 66 | 81 | 35 | 11,0 | 30 | 0,7 |
13-8 | 5,3 | 30 | 88 | 94 | 49 | 16,5 | 36 | 1,5 |

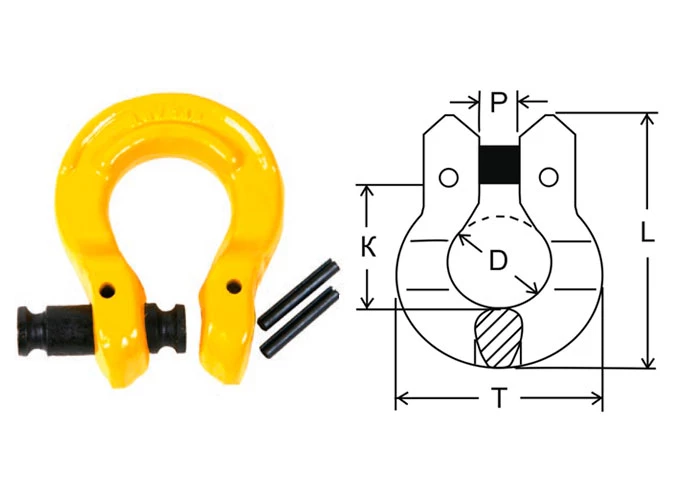

Ланки даного типу використовують як кінцеві та/або з’єднувальні елементи ланцюгових стропів. Відрізняються універсальністю та широким спектром застосування.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2017
Тип | Вантажопідйомність, тн | T | L | D | K | P | Вага 1 шт./кг |
мм | |||||||
7/8-8 | 2,00 | 52 | 68 | 21 | 34 | 10 | 0,17 |
10-8 | 3,15 | 61 | 85 | 31 | 44 | 12 | 0,32 |
13-8 | 5,30 | 81 | 106 | 39 | 52 | 16 | 0,68 |
16-8 | 8,00 | 99 | 126 | 47 | 62 | 20 | 1,13 |

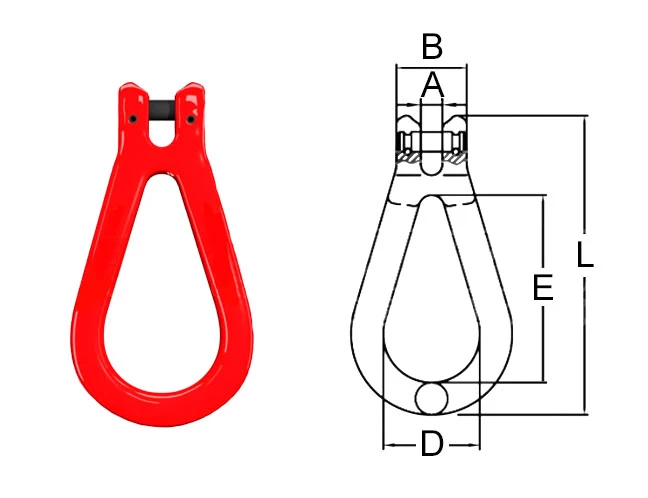

Грушеподібні ланки SLR–270 є кінцевими елементами при виготовленні ланцюгових петльових стропів. Ланки запроектовані таким чином, що можуть продягатись одна в одну, що дозволяє стропити вантажі на «колиску» чи «удавку».
Коефіцієнт запасу міцності: 4:1.
Спосіб виготовлення: кування.
Матеріал: високоміцна легована сталь. Загартоване.
Відповідає: ДСТУ EN 1677-4:2014.
Тип | Вантажопідйомність, тн | A | B | D | E | L | Вага 1 шт./кг |
мм | |||||||
7/8-8 | 2,00 | 10 | 33 | 45 | 87 | 139 | 0,50 |
10-8 | 3,15 | 12 | 42 | 60 | 108 | 174 | 0,93 |
13-8 | 5,30 | 16 | 56 | 67 | 138 | 228 | 2,80 |
16-8 | 8,00 | 19 | 68 | 72 | 165 | 264 | 2,80 |

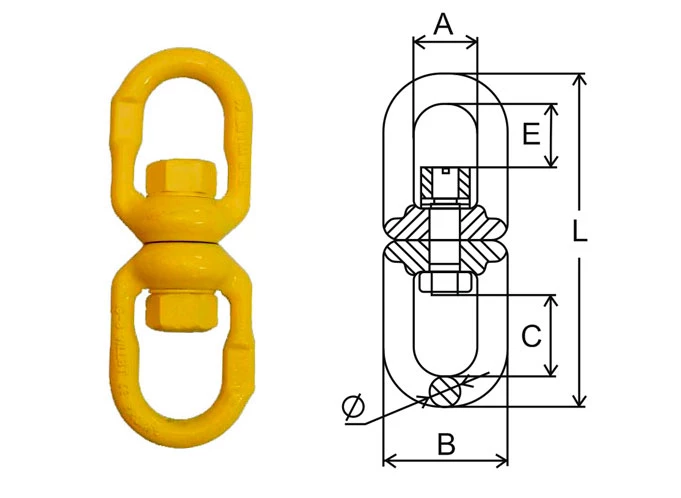

Ланка-вертлюг з підшипником – з’єднувальний елемент, завдяки якому, підвішений вантаж може обертатись навколо своєї вісі, при цьому вертлюг знімає навантаження та запобігає перекрученню стропів. Завдяки підшипнику, вертлюг здатен забезпечити вільне обертання навіть при підйомі та переміщенні важких вантажів.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2017
Тип | Вантажопідйомність, тн | A | B | E | C | D | L | Вага 1 шт./кг |
мм | ||||||||
10-8 | 3,15 | 38 | 76 | 34 | 51 | 19 | 209 | 1,33 |
13-8 | 5,30 | 60 | 116 | 60 | 77 | 28 | 312 | 1,98 |

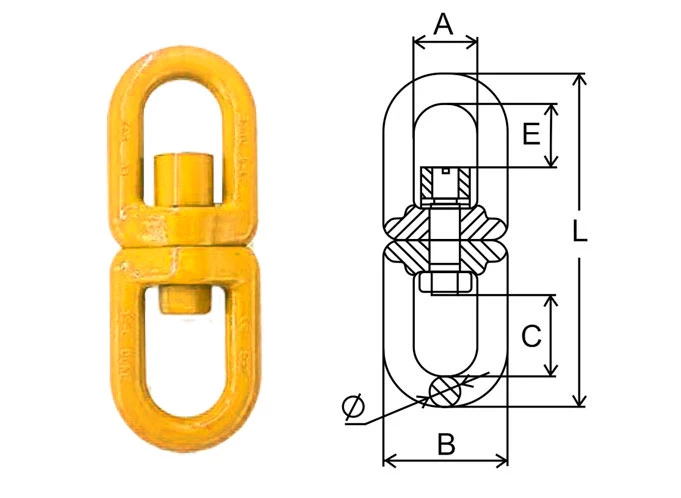

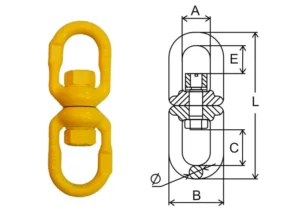

Ланка-вертлюг – з’єднувальний елемент, завдяки якому, підвішений вантаж може обертатись навколо своєї вісі, при цьому вертлюг знімає навантаження та запобігає перекрученню стропів.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2017.
Тип | Вантажопідйомність, тн | A | B | E | C | D | L | Вага 1 шт./кг |
мм | ||||||||
7/8-8 | 2,00 | 37 | 63 | 28 | 28 | 14 | 167 | 0,85 |
10-8 | 3,15 | 41 | 74 | 37 | 37 | 16 | 198 | 1,33 |
13-8 | 5,30 | 49 | 84 | 40 | 40 | 17 | 225 | 1,98 |
16-8 | 8,00 | 68 | 113 | 65 | 62 | 22 | 305 | - |

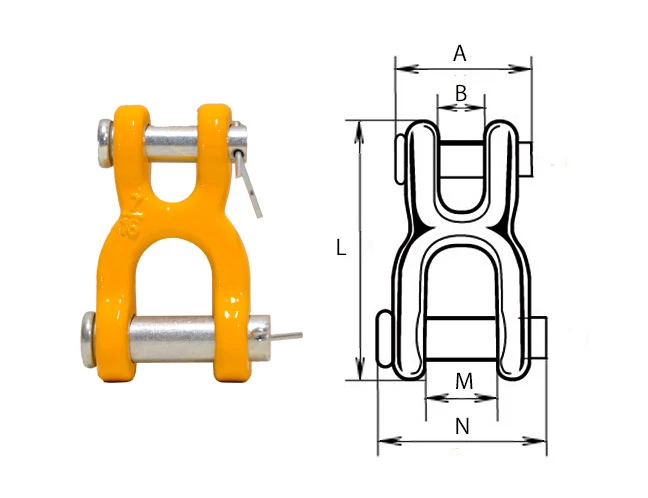

Застосовується для з’єднання різнокаліберних елементів стропа за класом G43 – G80 (ланцюгів, ланок, гаків). Даний тип ланки буде цікавий виробникам ланцюгових і канатних строп.
Коефіцієнт запасу міцності: 4:1.
Матеріал: вуглецева сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2017.
Тип | Робоче навантаження, тн | Руйнівне навантаження, тн | A | B | M | N | L | Вага 1 шт./кг |
1/4" | 1,18 | 4,72 | 32.0 | 13.2 | 19.5 | 37.5 | 72.5 | 0,17 |
5/16" – 3/8" | 2,45 | 9,8 | 39.5 | 14.7 | 25.9 | 52.5 | 90.7 | 0,37 |
7/16" | 3,17 | 12,68 | 44.2 | 18.0 | 29.3 | 57.5 | 104.0 | 0,57 |
1/2" | 4,17 | 16,68 | 51.0 | 21.2 | 32.3 | 63.5 | 116.0 | 0,71 |
Такелажні ланки даного типу застосовуються в якості сполучних і кінцевих елементів в канатних, ланцюгових, а також текстильних стропах. На тілі мають спеціальну плоску ділянку для зручності складання і стикування з іншими елементами стропа.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2017.
Тип | Вантажопідйомність, тн | A | B | C (товщина плоскої частини) | D | Вага 1 шт./кг |
мм | ||||||
6-8 | 1,12 | 109 | 61 | 8 | 15 | 0,34 |
7-8 | 2,0 | 110 | 59 | 9 | 17 | 0,53 |
8-8 | 3,15 | 135 | 74 | 10 | 19 | 0,83 |
10-8 | 5,3 | 159 | 90 | 13 | 23 | 1,45 |
13-8 | 8,0 | 183 | 95 | 16 | 26 | 2,33 |
16-8 | 11,2 | 200 | 108 | 20 | 33 | 3,94 |
18-8 | 14,0 | 260 | 137 | 21 | 36 | 6,16 |
20-8 | 17,0 | 303 | 160 | 21 | 42 | 9,0 |
22-8 | 21,2 | 343 | 183 | 21 | 44 | 12,8 |
26-8 | 31,5 | 345 | 190 | 52 | 52 | 17,2 |
32-8 | 45,0 | 408 | 210 | 37 | 56 | 24,0 |

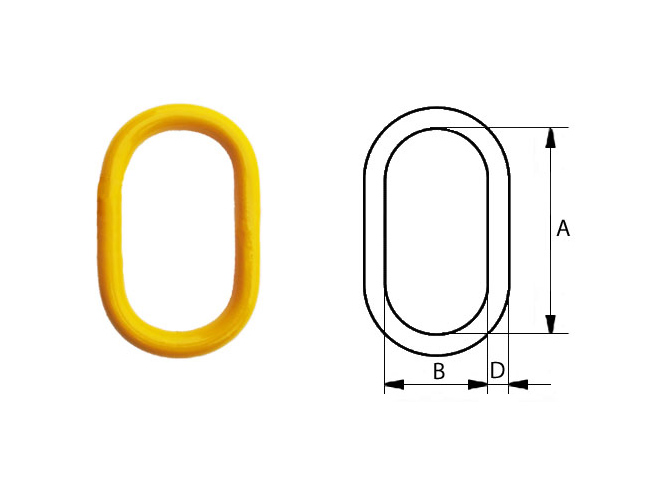

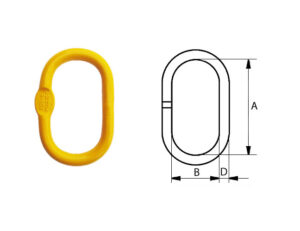

Дана ланка застосовується для виробництва канатних, ланцюгових, текстильних стропів. Відмінною особливістю цього типу є істотно збільшені габаритні розміри, завдяки чому Ваш строп завжди підійде на будь-який крановий гак.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2017
Вантажопідйомність, тн | A | B | D | Вага 1 шт./кг |
мм | ||||
3,2 | 185 | 96 | 16 | 0,86 |
4,7 | 142 | 70 | 20 | 1,3 |
6,4 | 300 | 215 | 27 | 3,55 |
11,0 | 303 | 215 | 33 | 5,95 |
19,0 | 422 | 220 | 41 | 10,7 |
27,0 | 470 | 252 | 47 | 17,04 |

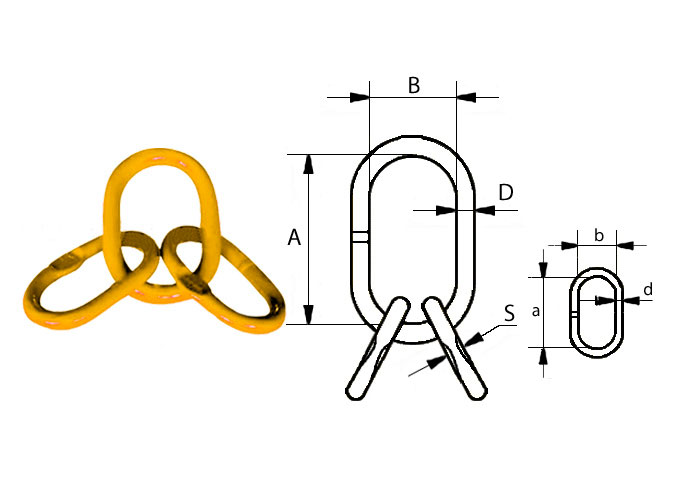

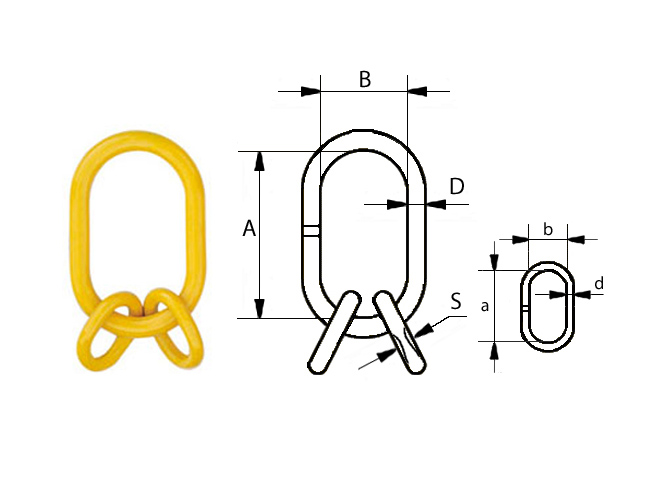

Ланка з додатковими овалами застосовуються в якості основних сполучних елементів в двовіткових канатних і багатовіткових ланцюгових стропах (павуків).
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2017.
Тип | Вантажопідйомність, тн | A | B | D | S | a | b | d | Вага 1 шт./кг |
мм | |||||||||
6-8 | 2,36 | 130 | 73 | 19 | 9 | 55 | 25 | 15 | 1,1 |
8-8 | 4,25 | 158 | 85 | 23 | 10 | 71 | 33 | 17 | 2,16 |
10-8 | 6,7 | 178 | 97 | 26 | 11 | 86 | 41 | 18 | 3,4 |
13-8 | 11,2 | 200 | 109 | 32 | 13 | 115 | 49 | 23 | 6,1 |
16-8 | 17,0 | 260 | 141 | 35 | 16 | 141 | 65 | 25 | 9,9 |
20-8 | 26,5 | 350 | 190 | 50 | 20 | 180 | 100 | 32 | 23,7 |
22-8 | 31,5 | 345 | 187 | 49 | 35 | 183 | 99 | 35 | 35,0 |
26-8 | 45,0 | 405 | 200 | 56 | 41 | 181 | 103 | 41 | 47,0 |
32-8 | 63,0 | 466 | 255 | 71 | 51 | 200 | 113 | 51 | 67,0 |

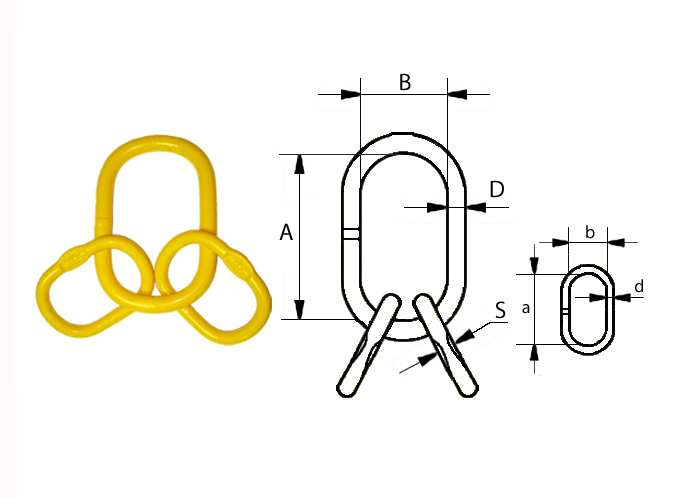

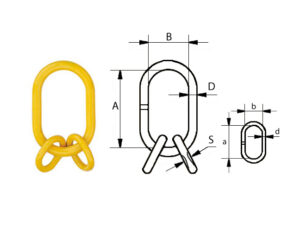

Ланка з збільшеними додатковими овалами застосовуються в якості основних сполучних елементів в багатовіткових канатних і ланцюгових стропах (павуків).
Коефіцієнт запасу міцності: 4:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2017.
Тип | Вантажопідйомність, тн | A | B | D | S | a | b | d | Вага 1 шт./кг |
мм | |||||||||
1/2" | 2,4 | 99 | 60 | 14 | 8 | 83 | 36 | 12 | 0,82 |
11/16" | 3,2 | 159 | 86 | 19 | 7,6 | 99 | 59 | 15 | 1,6 |
3/4" | 4,2 | 159 | 86 | 21 | 7,6 | 101 | 60 | 15 | 1,95 |
7/8" | 6,7 | 175 | 100 | 23 | 8,4 | 149 | 72 | 19 | 3,16 |
1-1/8" | 11,2 | 270 | 141 | 28 | 13,5 | 168 | 90 | 22 | 6,75 |
1-1/4" | 17,0 | 270 | 139 | 32 | 16,5 | 180 | 98 | 25 | 9,31 |
1-1/2" | 25,0 | 300 | 155 | 41 | 19 | 270 | 140 | 32 | 18,4 |
1-3/4" | 31,5 | 335 | 175 | 45 | 23 | 280 | 155 | 36 | 26,6 |
2" | 45,0 | 345 | 190 | 51 | - | 355 | 180 | 46 | 43,0 |
Ланка А676 – це ланки великої вантажопідйомності. Застосовуються в якості основних сполучних елементів в канатних і ланцюгових стропах.
Коефіцієнт запасу міцності: 5:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2017
Тип | Вантажопідйомність, тн | A | B | S | D | a | b | d | Вага 1 шт./кг |
мм | |||||||||
WLL-60 | 60,0 | 415 | 220 | 50 | 61 | 350 | 200 | 50 | 73,0 |
WLL-80 | 80,0 | 460 | 250 | 60 | 70 | 430 | 220 | 60 | 100,0 |
WLL-100 | 100,0 | 450 | 255 | 70 | 80 | 435 | 225 | 70 | 136,0 |

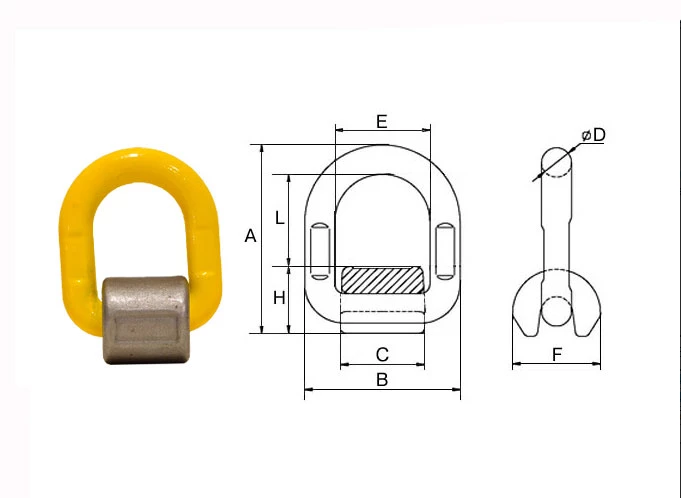

Даний вид такелажних ланок має широке застосування в індустрії і транспорті, оскільки може бути приварений практично до будь-якої рівної металевої основи. Після установки в потрібному місці, використовується як постійна точка кріплення і захоплення для стяжних ременів або вантажопідйомних стропів у вигляді зручного вушка.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Метод виготовлення – кування.
Відповідає ДСТУ EN 1677-4:2017
Вантажопідйомність, тн | Руйнівне навантаження, тн | A | B | C | D | E | F | H | L | Вага 1 шт./кг |
2,0 | 8,0 | 109 | 70 | 40 | 15 | 41 | 41 | 32 | 48 | 0,47 |
3,15 | 12,8 | 118 | 79 | 44 | 17 | 44 | 43 | 37 | 47 | 0,67 |
5,3 | 20,0 | 147 | 99 | 50 | 23 | 54 | 61 | 46 | 56 | 1,44 |
8,0 | 32,0 | 145 | 122 | 66 | 27 | 68 | 70 | 51 | 70 | 2,40 |

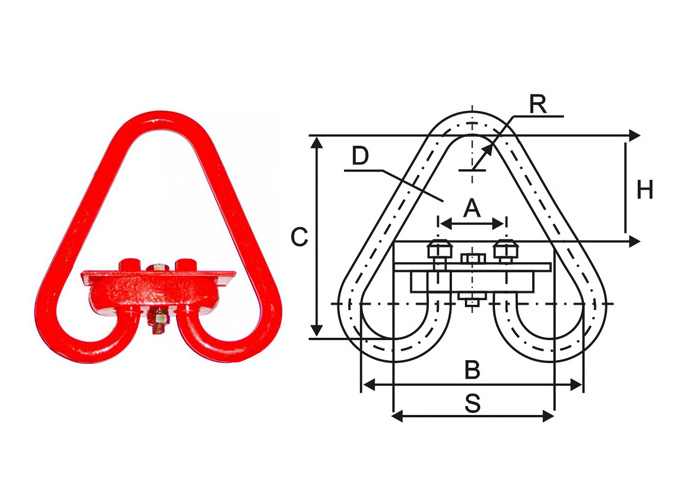

Ланка даного типу проводилися багато десятиліть на території країн колишнього СРСР і застосовувалася в якості основного вантажопідйомного елемента канатного стропа. Мають істотно більшу вагу по відношенню до аналогічних ланок імпортного виробництва типів G80 і G100, що істотно впливає на ціну цих виробів.
Коефіцієнт запасу міцності: 4:1.
Матеріал: сталь 09Г2С.
Спосіб приготування: кування.
Відповідає ДСТУ EN 1677-4:2017
Тип | В/п, тн | A | B | C | D | Н | S | R | Вага 1 шт./кг |
мм | |||||||||
8Рт1-3.2 | 3,2 | 50,0 | 180,0 | 185,0 | 18,0 | 110 | 35 | 2,25 | |
8Рт1-4.0 | 4,0 | 54,0 | 194,0 | 210,0 | 20,0 | 125 | 145 | 40 | 3,19 |
8Рт1-5.0 | 5,0 | 60,0 | 202,0 | 230,0 | 22,0 | 142 | 160 | 45 | 4,16 |
8Рт1-6.3 | 6,3 | 68,0 | 233,0 | 256,0 | 25,0 | 160 | 190 | 50 | 5,67 |
8Рт1-8.0 | 8,0 | 74,0 | 262,0 | 287,0 | 28,0 | 185 | 215 | 55 | 7,88 |
8Рт1-10.0 | 10,0 | 80,0 | 290,0 | 310,0 | 32,0 | 190 | 240 | 60 | 10,5 |
8Рт1-12.5 | 12,5 | 90,0 | 322,0 | 350,0 | 36,0 | 215 | 270 | 65 | 13,65 |
8Рт1-16.0 | 16,0 | 100,0 | 356,0 | 385,0 | 40,0 | 236 | 290 | 75 | 22,2 |
8Рт1-20.0 | 20,0 | 110,0 | 390,0 | 410,0 | 45,0 | 245 | 330 | 80 | 29,4 |
8Рт1-25.0 | 25,0 | 125,0 | 453,0 | 435,0 | 50,0 | 250 | 380 | 120 | 39,5 |
8Рт1-32.0 | 32,0 | 140,0 | 510,0 | 480,0 | 55,0 | 285 | 420 | 120 | 55,8 |
