Коуші – це спеціальні металеві прокладки або вставки каплевидної форми, які встановлюються в петлі сталевих або синтетичних стропів, вантів, розтяжок. Коуші можуть виконувати функції додаткового захисту від зламів і передчасного перетирання петель канатних строп через діючі навантаження на встановлені в них такелажні елементи у вигляді гаків, скоб, ланок. Також, спеціальні ковані або литі коуши використовуються в якості кріплення вантових конструкцій, що є складовою частиною кранових розтяжок, мостових прольотів, суднового такелажу і т.д.

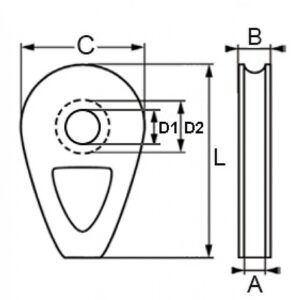

1. Коуш вантовий DIN 3091 ДСТУ EN 13411-1:2016

Литий або кований коуш для вантових конструкцій. Здатний витримувати великі навантаження. Застосовується у вантових відтягненнях і розпірках, які встановлені на більшості будівельних кранів. Це можуть бути канатні конструкції монтажної стріли, тяги анкерної стріли, розвантажувальної тяги тощо. Також, вантові коуші широко застосовуються в суднобудуванні у вигляді окремих кріпильних елементів суднового такелажу. В останні роки, вантові системи знайшли досить широке застосування в будівництві великих споруд з великими прольотами (мости, стадіони, торгові комплекси тощо).

Діапазон застосовуваних канатів: Ø8,0 – 48,0 мм.
Розмір отвору D1 може бути розточеним до розміру D2 max або зменшений до необхідного Замовнику діаметра за рахунок посадження втулки.
Матеріал: вуглецева сталь, кування.
Стандарт: DIN 3091.


Умовне маркування	A	B	C	D1	D2	L	Вага 100 шт./кг
		мм
#8	9	15	40	14	20	66	0.2
#10	11	17.5	50	18	25	82	0.3
#12	13	20	60	21	30	98	0.5
#14	16	23.5	70	25	35	114	0.7
#16	18	26	80	28	40	130	0.8
#18	20	28.5	90	31	45	145	1.1
#20	22	33	102	35	50	146	1.7
#22	24	33.5	110	38	55	177	1.8
#24	26	37	122	41	60	173	2.6
#26	29	39.5	130	44	65	209	3.0
#28	30	42	140	47	70	200	3.9
#32	35	47	160	53	80	256	5.3
#36	39	54	177	59	90	250	8.3
#40	44	58	200	65	100	320	10.4
#44	48	65	220	70	110	355	13.4
#48	53	69	240	76	120	384	17.8
#52	57	74	260	81	130	416	23.1
#56	62	80	280	86	140	448	29.0
#64	70	90	320	95	160	512	41.3
#72	79	101	360	104	180	576	66.0
#80	88	112	400	112	200	640	99.0

*червоним виділено позиції товару, доступні складі.

2. Коуш DIN 6899B ДСТУ EN 13411-1:2016

Наша компанія пропонує до реалізації широкий асортимент сталевих оцинкованих коушів в діапазоні типорозмірів: 2,5 – 46 мм. Типорозмір коуша визначається діапазоном діаметрів сталевих канатів, які можуть бути в них встановлені.
Коуші відповідають DIN 6899B. Доступні до замовлення від 1 шт.


Тип	Діаметр каната, мм	A	B	C	D	E	F	Вага 100 шт./кг
			мм
2,5х3	2,0-3,0	30,3	21,2	21,1	4,64	13,7	7,18	0,005
3,5х4	3,0-4,0	30,3	21,2	21,1	4,80	13,7	7,37	0,005
4х5	4,0-5,0	33,3	23,8	22,2	5,7	14,5	8,4	0,01
5х6	5,0-6,0	40	28	24	6	16	10	1,6
7х8	7,0-8,0	50	34	34	9	20	13	3,0
9х10	9,0-10,0	59	40	38	10	24	15	4,3
11х12	11,0-12,0	70	46	44	13	28	18	6,8
13х14	13,0-14,0	79	53	50	15	32	20	10,0
15х16	15,0-16,0	90	58	60	17	36	23	15,2
16х18	16,0-18,0	99	67	63	19	40	28	20,0
18х20	18,0-20,0	115	75	71	22	47	29	29,0
20х22	20,0-22,0	126	79	82	23	50	31	32,0
22х24	22,0-24,0	136	92	88	24	57	35	57,0
26х28	26,0-28,0	166	110	115	31	71	40	80,0
30х32	30,0-32,0	188	128	130	33	82	45	126,0
32х34	32,0-34,0	215	146	152	34	98	46	156,0
36х38	36,0-38,0	245	155	180	42	106	52	161,0
38х40	38,0-40,0	265	167	199	41	110	57	272,0
40х42	40,0-42,0	270	181	200	46	115	61	290,0
46х48	46,0-48,0	340	197	275	50	130	69	430,0

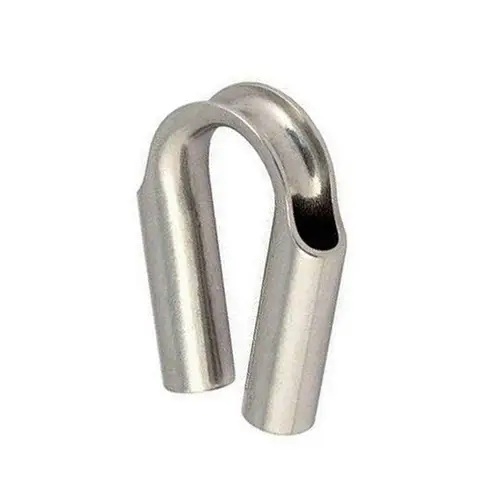

3. Коуш трубчастий нержавіючий AISI 304

Трубчасті нержавіючі коуши зі сталі AISI 304 використовують для формування петель синтетичних плетених капронових шнурів, канатів і мотузок різних діаметрів. Трубчаста конструкція коуша з закритим струмком виключає випадання шнура / каната навіть при розтягуванні. Можуть використовуватися в агресивному і вологому середовищі.
Наша компанія пропонує асортимент трубчастих нержавіючих коушів в діапазоні типорозмірів: 6,0-16,0 мм. Типорозмір коуша визначається діаметром синтетичного шнура/каната, які можуть бути в них встановлені. Доступні до замовлення від 1 шт.


Типорозмір, мм	A	B	C	Вага 100 шт./кг
	мм
6	7	30	14	0,010
8	8	39	18	0,015
10	10	50	20	0,050
12	12	64	23	0,080
14	14	68	25	0,100
16	15	77	25	0,145

Таблиця взаємозамінності коушів


Типорозмір, мм		B		H		D		Вага 1 шт./кг
		мм
ГОСТ 2224-72	DIN 6899	ГОСТ	DIN	ГОСТ	DIN	ГОСТ	DIN	ГОСТ 2224-72	DIN 6899
30	9х10	10	10	50	38	30	24	0,058	0,043
34	11х12	12	12	56	45	34	28	0,11	0,068
40	13х14	14	14	65	51	40	32	0,15	0,10
45	16х18	18	17	74	61	45	38	0,20	0,20
56	18х20	20	20	92	72	56	45	0,40	0,29
63	22х24	24	24	104	90	63	56	0,55	0,57
75	26х28	28	28	125	112	75	70	0,97	0,80
85	30х32	32	32	142	128	85	80	1,32	1,26
95	32х34	38	34	158	152	95	95	1,85	1,56
105	38х40	44	40	175	184	105	115	2,30	2,72
120	40х42	48	42	202	192	120	120	4,00	2,90
