Захоплювачі для будівництва – це пристрої або механізми, які використовуються для зхоплювання і переміщення різноманітних матеріалів на будівельних майданчиках. Ці захоплювачі можуть бути призначені для різних завдань і матеріалів, включаючи землю, камінь, метал, дерево та інші будівельні матеріали.
Ці захоплювачі грають важливу роль у підтримці ефективності та безпеки на будівельних майданчиках, дозволяючи операторам машин швидко та ефективно виконувати різні завдання.

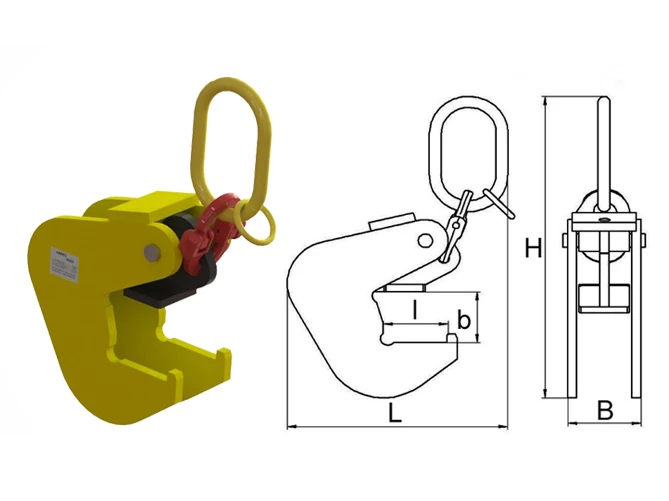

Монтажні захоплювачі для опалубки представляють собою вантажопідйомний пристрій для зручного, швидкого та надійного переміщення опалубних щитів по території будівничого майданчика. Основними елементами представленого захоплювачу є:
Зчеплення опалубних щитів проходить шляхом спрацювання фіксатора, який надійно притискує профіль опалубки до зева захоплювачу в момент підйому під дією власної ваги вантажу, який піднімається. Це не дозволяє опалубці зміщуватись відносно горизонтальної площини та забезпечує надійне її зачеплення. Відмінною особливістю даних захоплювачів є їх універсальність при роботі з різними типами опалубних щитів завдяки їхньому однаковому профілю каркасу, за який і кріпиться пристрій.
Як правило, такі захоплювачі працюють попарно та встановлюються в якості знімних або незнімних кінцевих елементів в багатовіткові канатні або ланцюгові стропи.
Захоплювач виконано з конструкційної низьколегованої марки сталі 09Г2С.
Ми пропонуємо до реалізації універсальні захоплювачі для опалубки вантажопідйомністю Q = 1,0 тн.
Назва | В/п | B | H | L | I | b | Маса | |
Захоплювач для опалубки | тн | мм | кг | |||||
1.0 | 80 | 360 | 280 | 70 | 60 | 6.0 |

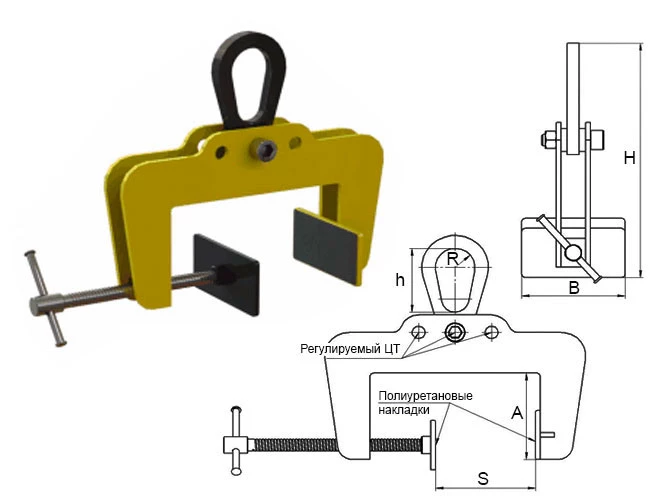

Монтаж сендвіч-панелей досить складний процес, не дивлячись на незначну масу вантажу. Довжина стандартних панелей часто досягає 12 м, а маса не перевищує 400 кг. Це вимагає особливого підходу до процесів надійного застроплення, підіймання і переміщення делікатних конструкцій у вертикальному положенні. Наша компанія спроектує і виготовить захвати в двох конструкціях для роботи з сендвіч-панелями хвилястого профілю.
Важливо! Використання приведених нижче захватів для монтажу плоских панелей є небезпечним і не гарантує безпечне проведення робіт із застосуванням даної продукції.
Для правильної та безпечної роботи із захопленнями для сендвіч-панелей, наша компанія рекомендує використовувати вантажопідйомну траверсу, яку наші інженери спроектують і виготовлять під потреби Замовника. У разі відсутності траверси, допускається використання вантажозахоплювальних стропів. Однак варто враховувати, що дані захвати мають обмежену свободу. При великих кутах між гілками стропа захвати починають працювати на злам, що може позначитися на надійності фіксації панелей.
Назва | В/пб тн | R | h | A | S | B | H | Маса, кг | |
мм | |||||||||
Захоплювач для сендвіч-панелей вертикальний(тип 1) | 0,2 | 25 | 100 | 120 | 50-150 | 150 | 380 | 8,0 | |
0,3 | 25 | 100 | 120 | 50-150 | 150 | 380 | 10,0 | ||
0,5 | 30 | 120 | 150 | 100-250 | 170 | 450 | 12,0 |

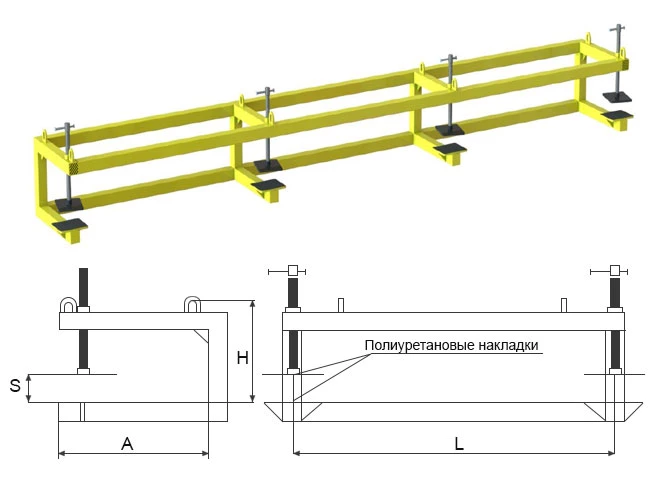

Дана конструкція захвату дозволяє переміщати сендвіч-панелі не тільки вертикально і горизонтально, але і під будь-яким кутом, що дуже зручно при проведенні покрівельних робіт. Робота з подібним захватом здійснюється за допомогою вантажопідйомних стропів. Пристрій, по суті, є траверсою з послідовно встановленими притискними фіксаторами, кількість яких проектується в індивідуальному порядку, залежно від довжини панелей. Ціна завату для сендвіч-панелей розраховується в індивідуальному порядку.
Купити захвати для сендвіч-панелей можливо в вантажопідйомностях, представлених нижче.
Назва | В/п, тн | S | A | H | L | Кількість прижимів | Маса, кг | |
мм | ||||||||
Захоплювач для сендвіч-панелей горизонтальний(тип 2) | 0,2 | 50-150 | 350 | 800 | 1000 | 2/4 | 120 | |
0,3 | 50-150 | 350 | 800 | 2000 | 2/4 | 150 | ||
0,5 | 100-250 | 400 | 800 | 4000 | 2/4 | 200 |

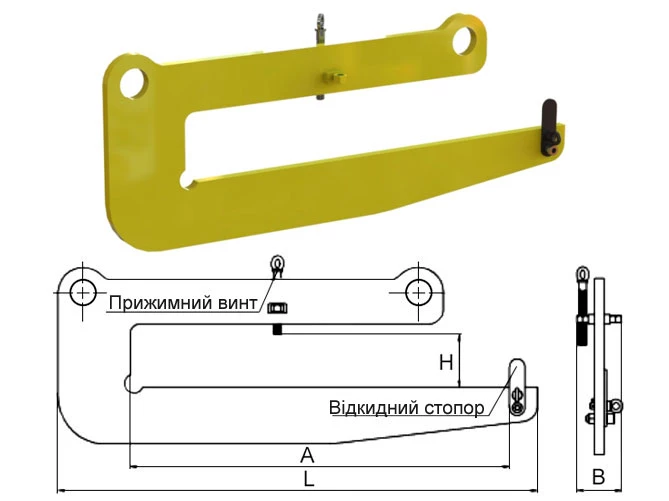

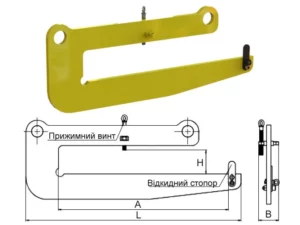

Складна геометрія сходових маршів викликає цілий ряд складнощів в процесі їх підйому і переміщення. Надійне кріплення специфічного вантажу вимагає досить великих витрат часу і сил. Для полегшення завдання конструкторами розроблений спеціальний захват для сходових маршів (ЗСМ), що представляє собою пару плоских С-образних вил, накладених на гілки регульованого по висоті ланцюгового стропу конструкції 4СЦ, як показано на малюнку вище. Ланцюговий строп, оснащений спеціальними гаками-обмежувачами, дає можливість регулювати довжину гілок для роботи з виробами різних довжин і зручного монтажу сходового маршу під потрібним кутом.
Вибір захвату для сходових маршів здійснюється з урахуванням вантажопідйомності і довжини несучого органу, який повинен відповідати ширині маршу для можливості монтажу конструкції впритул до стіни. Довжина стропів підбирається в залежності від габаритів сходового маршу, схеми стропування та особливостей монтажних робіт, при цьому кут між гілками не повинен перевищувати 90°.
Ми пропонуємо вигідно купити захоплювачі для сходових маршів в комплекті, куди входять:
Назва | В/п, тн | L | B | A | H | Строп в комплекті | Масса захвата | |
мм | ||||||||
Захоплювач для сходового маршу | 1,0 | 1600 | 160 | 1220 | 200 | 4СЦ (L=4м, Q=2,36 тн) | 190 | |
1,6 | 220 | |||||||
2,0 | 1250 | 250 | 260 | |||||
2,5 | 4СЦ (L=4м, Q=4,25 тн) | 290 | ||||||
3,0 | 1300 | 320 |

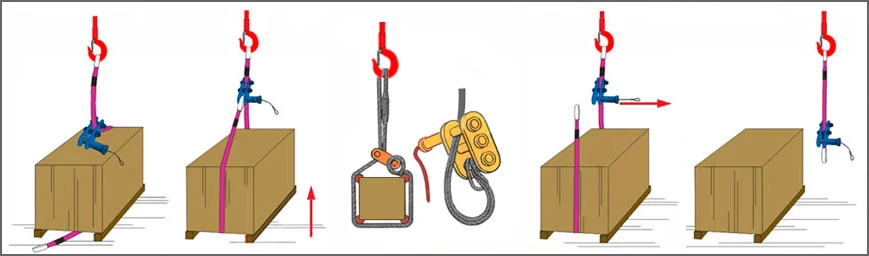

Конструктивно пристрій представляє собою дві бокові пластини з металу, об’єднаних за допомогою болтового роз’ємного з’єднання та рухомого штиря, через котрий відбувається дистанційна розстроповка вантажу.
Всередині штиря розміщується пружина, котра утримує пристрій в закритому положенні. Строп «на удавку» фіксується до штирьового захоплювача та після строповки, огинаючи штирь, чіпляється вільною петлею на гак вантажопідйомного обладнання. Дистанційна розстроповка вантажу відбувається при відтяжці штирю, котрий переміщується всередину циліндру за допомогою тросової відтяжки.
Потрібно пам’ятати, що штирьовий замок не є самостійним вантажозахватним пристроєм, а використовується виключно разом з вантажопідйомними петлевими стропами.
Ми пропонуємо захоплювачі «Смаля» для швидкої розстроповки вантажів в діапазоні вантажопідйомностей 1,0 – 8,0 тон.
Назва | В/п, тн | H | B | L | D | Масса захвата | |
мм | |||||||
Захоплювач Замок Смаля | 1,0 | 180 | 38 | 170 | 24 | 7,0 | |
2,0 | 220 | 42 | 185 | 30 | 11,0 | ||
3,0 | 290 | 46 | 200 | 36 | 17,0 | ||
5,0 | 340 | 55 | 250 | 42 | 21,0 | ||
8,0 | 380 | 70 | 300 | 50 | 32,0 |
Автоматичні захвати призначені для полегшення та прискорення процесу підйому та переміщення вантажів, котрі мають жорсткі стаціонарні точки кріплення. Конструктивна особливість дистанційного захвату дає можливість автоматизувати роботу та не залучати стропальників для строповки/розстроповки вантажів.
У вільному положенні зів захвату завжди знаходиться відкритим. Автоматичний захват працює по принципу ексцентрика. Під час підйому вантажу та в результаті виникаючих зусиль, носок захвату автоматично закривається, запобігаючи вислизання або випадання вантажу.
Захват виготовляється з легованої надміцної марки сталі 09Г2С.
Но носку захвату наноситься сигнальний маркер жовтого або червоного кольору, що дає можливість зрозуміти, коли пристрій замкнений. Це створює певні зручності для кранівника, котрий керує краном з кабіни.
Наша компанія пропонує дистанційні захвати в діапазоні вантажопідйомностей 2,0-5,0 тн.
Назва | В/п, тн | A | B | C | H | S | F | Масса захвата | |
мм | |||||||||
Захоплювач Замок Смаля | 2.0 | 100 | 70 | 80 | 300 | 40 | 32 | 8.0 | |
3.0 | 100 | 70 | 100 | 380 | 48 | 40 | 19.0 | ||
5.0 | 140 | 90 | 140 | 400 | 55 | 40 | 35.0 |

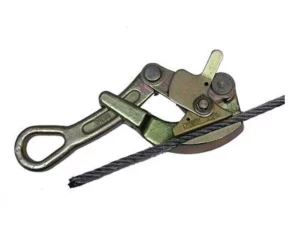

Захоплювач даного типу призначений для захоплення і подальшого протягування або натягу канатів і кабелів діаметром 5,0 – 20 мм і вантажопідйомністю в діапазоні 1,0 – 2,0 тони. Проста і надійна конструкція пристрою забезпечує швидке захоплення троса/кабелю: потрібно лише опустити язичок і вставити канат або трос як показано на малюнку. Чим більше прикладається зусилля, тим сильніше затиск канату.
У таблиці представлені основні технічні характеристики пристрою:
Мінімальна прочність на розрив | Діапазон захоплення | Маса |
тн | мм | кг |
1,0 | 2,5-16 | 0,7 |
2,0 | 7-20 | 1,50 |
3,0 | 16-30 | 2,50 |

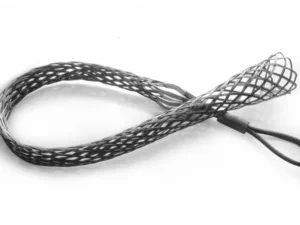

Дані захоплювачі використовуються при прокладці кабельних трас в колодязях, трубах або траншеях, розмотуванні, протяжці або утриманні канатів різних діаметрів. Завдяки рівно розподіленому навантаженню по всій площі дотику виробу, при умові початкового зачеплення кабелю або тросу з кінцем рукава, відбувається щільне облягання поверхні та само затягування пристрою. Рукава для канатів мають високу вантажну спроможність і, в той же час, не пошкоджують поверхню виробу та виключають ймовірність сповзання.
Представлений пристрій для прокладки кабелів/тросів виготовлений з оцинкованих канатів, які забезпечують потрібну еластичність при кріпленні та надійну фіксацію при натяжці.
Мінімальна прочність на розрив | Діапазон захоплення | Довжина | Маса |
тн | мм | кг | |
1,8 | 6-10 | 600 | 0,12 |
1,86 | 10-20 | 600 | 0,17 |
3,69 | 30-40 | 600 | 0,29 |
