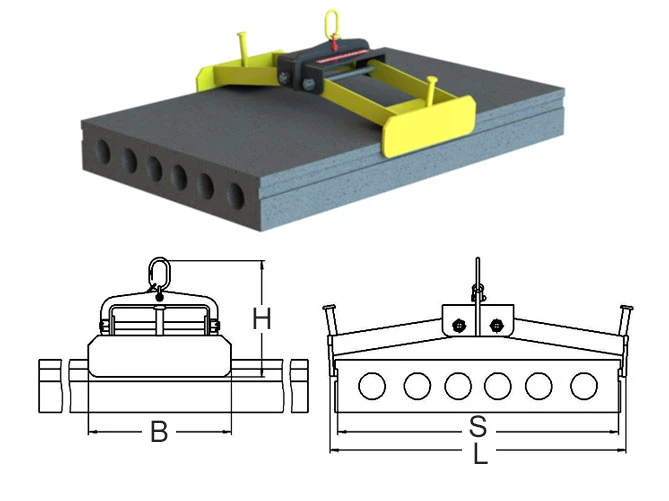

Захоплювачі для з/б плит перекриття
Пристрої даного типу призначені для підйому і транспортування пустотних екструдерних плит перекриття, які не мають закладних стропувальних елементів. Захоплювач для ЗБВ плит зручний і практичний при будівництві багатоповерхових панельних будинків, зведення цокольних поверхів одноповерхових будівель, прольотів офісних будівель, ТРЦ і промислових об’єктів, при завантаженні/розвантаженні плит на складах.
Захоплювачі для з/б плит, як правило, застосовуються попарно в складі конструкції лінійної траверси, однак можуть використовуватися окремо при роботі з плитами довжиною до 3-х метрів строго у відповідності із строповочною картою заводу-виготовлювача.
| | | | | |
|---|
| Вантажопідйомність (пари захоплювачів), тн | S | B | L | H | Маса, кг |
| мм | | | | |
| 1,0 | 1000/1200/1500 | 600 | 1060/1260/1560 | 460 | 40 |
| 2,0 | | | | | 55 |
| 3,6 | | 700 | | 540 | 75 |
| 5,0 | | | | | 95 |

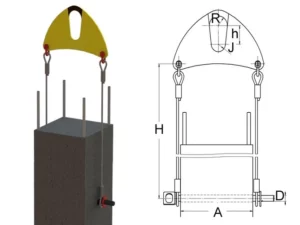

Захоплювачі для з/б колон
Конструктивно захоплювач даного типу представляє собою траверсу, що дозволяє безпечно піднімати і монтувати ЗБВ колони у вертикальному положенні. Підйом колон захоплювачем здійснюється за допомогою пари канатних петльових гілок рівної довжини, які йдуть в комплекті поставки.
Траверса виготовлена з низьколегованої конструкційної сталі марки 09Г2С. Металева поверхня пофарбована порошковою фарбою, що підвищує антикорозійні властивості виробу при експлуатації пристрою в агресивному середовищі.
У таблиці представлені основні типорозміри захоплювачів для колон. Також можливе виготовлення траверс за індивідуальними ескізами Замовника, в залежності від розмірів переміщуваних з/б колон.
| | | | | | |
|---|
| Вантажопідйомність (пари захоплювачів), тн | R | h | A | D | H | Маса зі стропами min, кг |
| мм | | | | | |
| 4 | 60 | 80 | 500 | 70 | 2000 | 70 |
| 5 | | | | | | 85 |
| 6 | 80 | 120 | 600 | 75 | | 100 |
| 8 | | | | 80 | 3500 | 115 |
| 10 | 120 | 150 | 800 | | | 140 |
| 12 | | | | 90 | | 190 |
| 16 | | | | | | 240 |

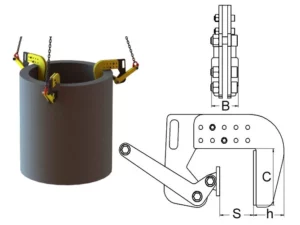

Захоплювачі для з/б кілець
При будівництві інженерних комунікацій (каналізація, газо-і водопроводи, колодязі) використовуються залізобетонні кільця, для підйому і переміщення яких компанія наша компанія пропонує виготовити спеціальні захоплювачі для бетонних кілець.
Захоплювач працює по типу ексцентрика, фіксуючи і утримуючи залізобетонний виріб під власною вагою в момент підйому. Проста і надійна конструкція пристрою дозволяє швидко застропити кільце масою до 1,5 тонн з товщиною стінки 20-140 мм без використання додаткових вантажозахоплювальних пристроїв.
Конструктивно готовий виріб складається з трьох ексцентрикових захоплювачів, підвішених на ланцюговому стропі типу 3СЦ через такелажні скоби, що забезпечує надійну фіксацію вантажу, що піднімається.
У таблиці представлені основні типорозміри захоплювачів для з/б кілець.
| | | | | | |
|---|
| Вантажопідйомність , тн | S min/max | C | h | B | Строп в комплекті | Маса зі стропами min, кг |
| мм | | | | | |
| 0.5 | 20-80 | 150 | 60 | 80 | 3СЦ Q=2,36тн | 32 |
| 1.0 | 40-100 | | 90 | | | 43 |
| 1.5 | 40-140 | 200 | 110 | 100 | | 55 |
