Наша компанія пропонує широкий вибір захоплювачів для горизонтального підйому балок, швелерів, труб та листової сталі. Усі представлені горизонтальні захоплювачі мають незначні конструкційні відмінності, однак їхній принцип роботи однаковий і базується на самозапиранні під навантаженням.
Основні параметри листозахватів — це їхня вантажопідйомність і діапазон розкриття зева, що вимірюється в міліметрах. Для ефективного та безпечного підйому захоплювачі горизонтального типу слід завжди використовувати в парі, а у випадках з великими вантажами — у двох парах із застосуванням лінійної траверси.
Важливо враховувати, що паспортна вантажопідйомність зазначає показник для пари захоплювачів, тому це необхідно брати до уваги при розрахунках і виборі відповідного обладнання.
Замовляйте надійні горизонтальні захоплювачі для підйому та транспортування вантажів у нашій компанії. Ми пропонуємо продукцію високої якості, яка забезпечить вашу безпеку та ефективність робіт.
Дивитись інші захоплювачі ТУТ
Захоплювачі горизонтального підйому — це спеціалізовані пристрої, призначені для підйому та транспортування вантажів, таких як балки, труби, швелери та листова сталь, у горизонтальному положенні. Їхній принцип роботи базується на самозапиранні під навантаженням, що забезпечує надійне утримання вантажу.
Основними характеристиками є:
Для безпеки захоплювачі завжди використовуються парами, а у випадках роботи з важкими або великими об’єктами — у двох парах із лінійною траверсою.

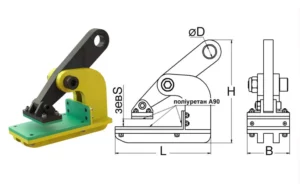

Відмінною особливістю даного типу захоплювача для листового прокату є наявність м’яких поліуретанових накладок. Вони забезпечують надійну фіксацію листової сталі, профільного прокату і запобігають механічному пошкодженню поверхонь. Захоплювач горизонтальний для листа дозволяє безпечно переміщати матеріали товщиною 0-60 мм з пофарбованими, лакованими, крихкими, м’якими поверхнями, не пошкоджуючи їх.
Матеріал виробу: високоміцна легована сталь 09Г2С. Корпус пофарбований;
Вантажопідйомність пари захоплень: 0,25 – 8,0 тн.
Підходять для листів сталі з жорсткістю максимум 37 rc або 341 hb.
Коефіцієнт запасу міцності пари захоплювачів: 4:1.
Відповідає: EN 1677, ДСТУ EN 13155:2014.
Вантажопідйомність (пари захоплювачів), тн зев S H L B D Маса, кг мм Маса, кг 0,25 0 – 20 150 125 55 20 3,0 0,5 0 – 20 150 125 65 20 3,0 1,0 0 – 25 170 140 70 25 4,0 2,0 0 – 40 280 220 90 30 6,0 3,0 0 – 45 300 230 95 30 9,0 4,0 0 – 50 320 250 120 36 14,0 5,0 0 – 40 330 250 120 36 18,0 6,0 0 – 60 340 265 140 40 24,0 8,0 0 – 60 370 265 150 40 31,0

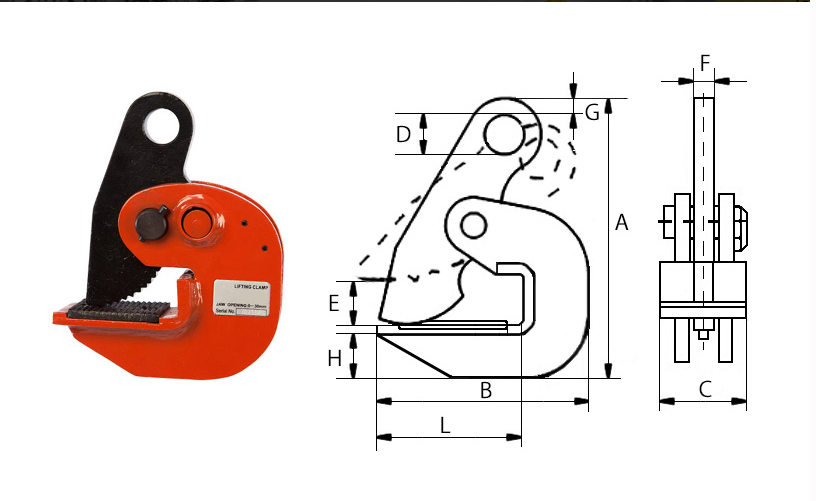

Відмінною особливістю даного типу захвату є збільшена висота підошви, а також наявність кнопки-фіксатора, яка дозволяє заблокувати притискний палець захвату в горизонтальному (розкритому) стані. Залежно від виробника, підошва захвату може мати поперечні насічки для кращого зчеплення з вантажем або комплектуватися гумовою / поліуретановою накладкою. Захоплювач працює в парі. Для більш швидкого і зручного стропування, ми рекомендуємо додатково комплектувати захоплювачі такелажної скобою.
Матеріал робочих органів: високоміцна легована сталь. Корпус пофарбований.
Підходять для листів сталі з жорсткістю максимум 37 rc або 341 hb.
Коефіцієнт запасу міцності пари захватів: 4:1.
Відповідають: EN 1677, ДСТУ EN 13155:2014.
| В/п, тн | Товщина листа, мм | A | B | C | D | E | H | F | G | L | Вага, кг |
| мм | |||||||||||
| (0,75) 1,5 | 0-30 | 205 | 155 | 65 | 24 | 30 | 48 | 16.5 | 14.6 | 86 | 3.9 |
| (0,8) 1,6 | 0-30 | 205 | 160 | 66 | 25 | 30 | 49 | 17 | 17 | 80 | 4.1 |
| (1,0) 2,0 | 0-35 | 245 | 180 | 71 | 30 | 40 | 60 | 19 | 18 | 98 | 5.1 |
| (1,6) 3,2 | 0-40 | 245 | 185 | 73 | 29 | 40 | 59 | 19 | 17 | 106 | 6.0 |
| (2,5) 5,0 | 0-55 | 260 | 180 | 75 | 30 | 60 | 44 | 20 | 19 | 100 | 6.85 |

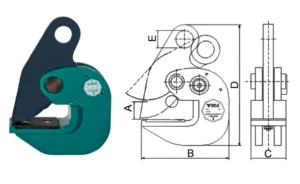

Відмінною особливістю американського захоплювача є збільшена висота підошви, а також наявність кнопки-фіксатора, яка дозволяє заблокувати притискний палець пристрою в горизонтальному (розкритому) стані. На підошві захоплювача є поперечні насічки для кращого зчеплення з вантажем. Протестовані навантаженням, котре в два рази перевищує вантажопідйомність пристрою.
Матеріал робочих органів: високоміцна легована сталь. Корпус пофарбований.
Коефіцієнт запасу міцності пари захоплювачів: 4:1.
Відповідають: EN 1677, ДСТУ EN 13155:2014.
| В/п, тн | Товщина листа, мм | A | B | C | D | E | Вага, кг |
| мм | |||||||
| (0,75) 1,5 | 0-25 | 25 | 125 | 50 | 175 | 25 | 2.4 |
| (1,5) 3,0 | 0-25 | 30 | 157 | 65 | 204 | 30 | 4.0 |
| (2,5) 5,0 | 0-40 | 50 | 231 | 90 | 310 | 40 | 14.1 |

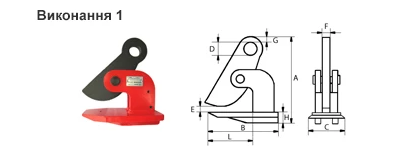

Відмінною особливістю даного типу захвату є збільшене зево розкриття. Це дозволяє працювати захоплювачем з вантажами більш широкого розмірного діапазону по висоті. Для більш швидкого і зручного стропування, ми рекомендуємо додатково комплектувати захоплювач такелажною скобою.
| В/п, тн | Товщина листа, мм | A | B | C | D | E | H | F | G | L | Вага, кг |
| мм | |||||||||||
| (0,75) 1,5 | 0-50 | 210 | 135 | 101 | 30 | 50 | 17 | 20 | 17 | 115 | 4.3 |
| (1,25) 2,5 | 0-55 | 271 | 220 | 99 | 34 | 60 | 36 | 21 | 24 | 126 | 7.9 |
| (1,5) 3,0 | 0-50 | 275 | 222 | 100 | 30 | 55 | 40 | 20 | 25 | 128 | 8.1 |
| (2,5) 5,0 | 0-60 | 314 | 260 | 133 | 41 | 60 | 43 | 22 | 26 | 153 | 14.3 |

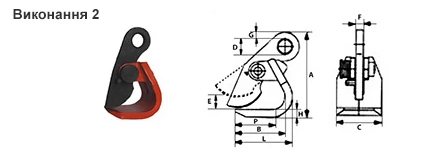

*Примітка:
Захоплювачі вантажопідйомністтю (0,75) 1,5 тн. можуть поставлятися у Виконанні №2

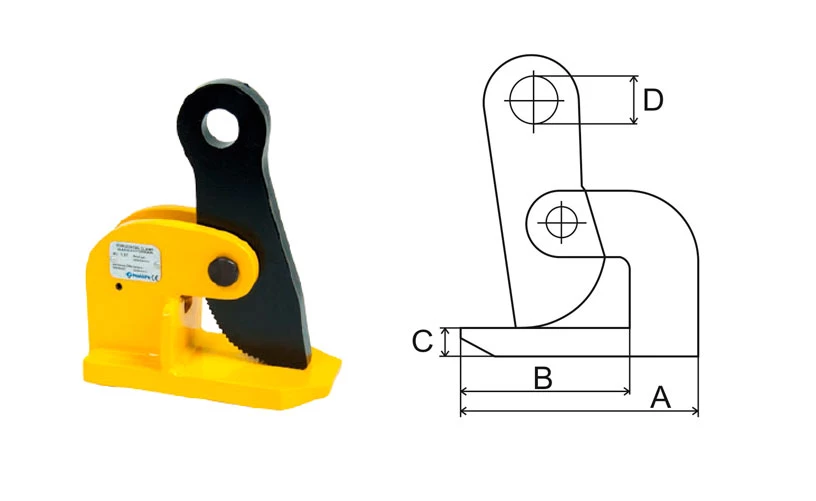

Представлений тип горизонтальних захоплювачів поставляється безпосередньо від одного з провідних світових виробників вантажопідйомного обладнання фінської компанії Haklift. Пристрій відрізняється підвищеною якістю виготовлення, зносостійкістю і надійністю в експлуатації. Захоплювач має одну ступінь свободи і призначений для горизонтального підйому листової сталі (один лист за один підйом). Для зручності роботи з захоплювачами горизонтального типу ми рекомендуємо додатково укомплектувати виріб такелажною скобою.
| В/п, тн | Товщина листа, мм | A | B | C | D | Вага, кг |
| мм | ||||||
| (0,75) 1,5 | 0-50 | 127 | 90 | 15 | 30 | 8.6 |
| (1,5) 3,0 | 0-50 | 220 | 120 | 30 | 36 | 15.4 |

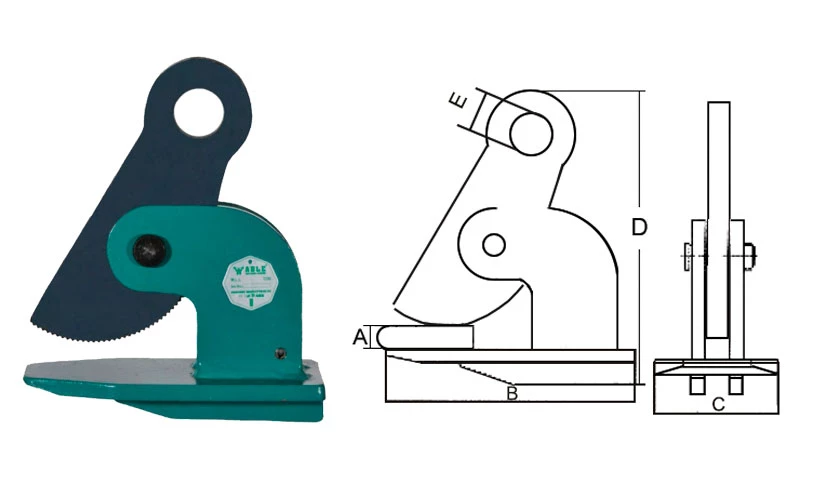

Захоплювач з широким зевом американської ТМ «ABLE» використовується для підняття і переміщення не провисаючих листових матеріалів, балок і т.д. Використовується в парі. Загартоване коване залізо притискного пристрою забезпечує надійне зчеплення матеріалів, які підлягають переміщенню. Має збільшене зево розкриття, що дозволяє працювати з вантажами більш широкого розмірного діапазону по висоті. Кожен захоплювач протестований навантаженням, котре в два рази перевищує вантажопідйомність пристрою.
Матеріал робочих органів: високоміцна легована сталь. Корпус пофарбований
Коефіцієнт запасу міцності пари захоплювачів: 4:1.
Відповідають: EN 1677, ДСТУ EN 13155:2014.
| В/п, тн | Товщина листа, мм | A | B | C | D | E | Вага, кг |
| мм | |||||||
| (0,75) 1,5 | 0-50 | 52 | 127 | 100 | 218 | 30 | 4.3 |
| (1,5) 3,0 | 0-50 | 52 | 220 | 110 | 270 | 36 | 8.4 |
| (2,5) 5,0 | 0-50 | 62 | 260 | 130 | 315 | 40 | 13.1 |

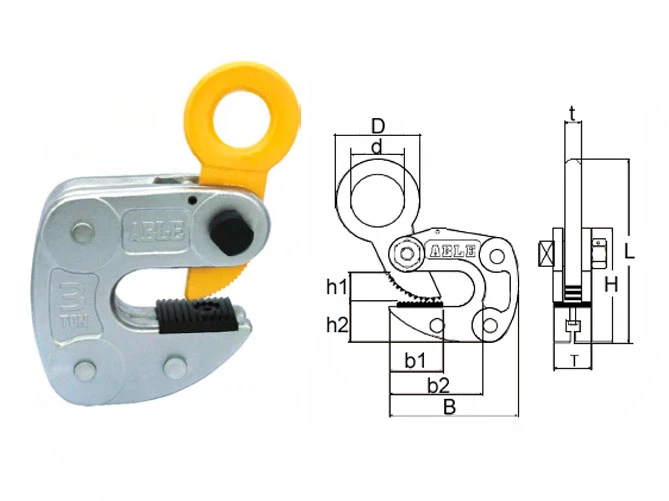

Захоплювач горизонтальний універсальний (виробництво США) призначений для горизонтального підйому і переміщення сталевих листів, балок, двутаврів, профілю твердістю до 345 НВ. Відмінною особливістю горизонтального захоплювача є можливість використання в роботі одного пристрою. Кожен захоплювач протестований навантаженням, котре в два рази перевищує вантажопідйомність пристрою.
Матеріал робочих органів: високоміцна конструкційна сталь 20ХГТ. Корпус пофарбований.
Коефіцієнт запасу міцності пари захоплювачів: 4:1.
Відповідає: EN 1677, ДСТУ EN 13155:2014.
| В/п, тн | Товщина листа, мм | L | T | t | H | h1 | h2 | B | b1 | b2 | D | d | Вага, кг |
| мм | |||||||||||||
| 1.0 | 1-13 | 166 | 32 | 12 | 100 | 22 | 36 | 102 | 42 | 64 | 70 | 46 | 2.1 |
| 2.0 | 3-22 | 253 | 40 | 16 | 132 | 33 | 46 | 130 | 56 | 84 | 92 | 56 | 4.8 |
| 3.0 | 12-35 | 276 | 44 | 18 | 178 | 40 | 66 | 172 | 70 | 92 | 82 | 42 | 8.5 |

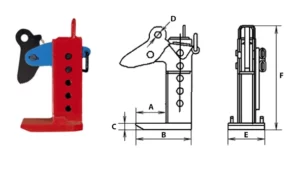

Захоплювач даного типу призначений для роботи з високими пачками (стопками) листової сталі. Захоплювач має широке регулювання робочої висоти розкриття за рахунок притискного пальця. Для більш швидкого і зручного стропування, ми рекомендуємо додатково комплектувати захоплювач такелажною скобою.
Захоплювачі даного типу представлені таким діапазоном вантажопідйомності при роботі в парі: 3,0 тн.; 4,5 тн.; 8,0 тн.
Матеріал робочих органів: високоміцна легована сталь. Корпус пофарбований;
Відповідають стандарту: EN 1677;
Коефіцієнт запасу міцності пари захватів: 4:1.
Відповідають: EN 1677, ДСТУ EN 13155:2014.
| В/п, тн (одного захвата/двух захватів), тн | Товщина листа, мм | A | B | C | D | E | F | Вага, кг |
| мм | ||||||||
| (1,5) 3,0 | 20-160 | 110 | 210 | 25 | 26 | 140 | 380 | 19.0 |
| (2,25) 4,5 | 40-240 | 160 | 240 | 30 | 30 | 160 | 450 | 26.0 |
| (4,0) 8,0 | 40-240 | 180 | 300 | 60 | 40 | 200 | 520 | 51.0 |
Примітка: В залежності від виробника, захоплювачі даного типу можуть мати несуттєві відмінності і дещо не відповідати зазначеному малюнку. При необхідності уточнюйте розміри!
