Захоплювач для бухт дроту - пристрій кліщового типу, призначений для підйому і завантаження дроту в бухтах внутрішнім діаметром 400-600 мм в горизонтальному положенні. Утримання бухти здійснюється за рахунок сил тертя і міцних шипів, розміщених на лапах захоплювача при появі розпираючого зусилля, створюваного системою важеля в момент підйому вантажу.

Захоплювачі для рулонів сталі та бухт дроту

Представлений асортимент захоплювачів дозволить оперативно і безпечно вирішувати завдання, пов’язані з підйомом і переміщенням рулонної сталі і дроту в бухтах на виробничих ділянках сорто-прокатних цехів, складах, при навантаженні продукції на з/д вагони і платформи.

Всі захоплювачі маркуються металевої биркою, а після виготовлення проходять випробування вантажем масою, що на 50% перевищує номінальну вантажопідйомність пристрою.

Представлені види захоплювачів дозволяють піднімати і переміщати рулонну сталь, штрипси і дріт в бухтах масою до 10 тон в вертикальному положенні. Основним несучим елементом даних захоплювачів є траверса (скоба) з зачепом і вушками для підвісу до вантажозахватних пристроїв.

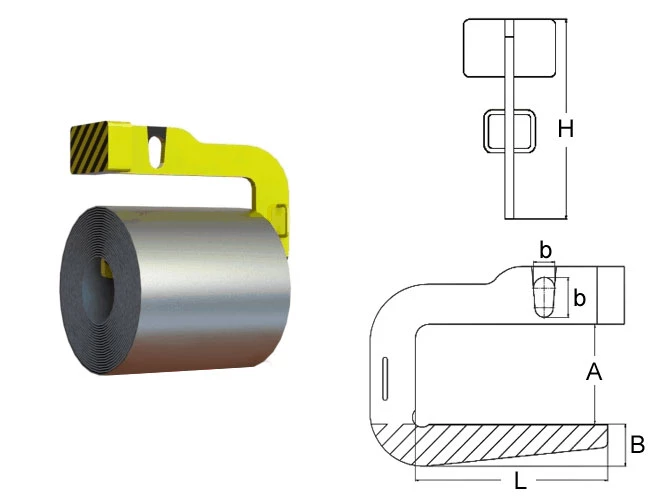

Захоплювач С-подібний для рулонів сталі


Вантажопідйомність, тн	H min	A	B	L	H	b	Маса, кг
	мм
2.0	1200	550	300	1000	250	180	340
4.0	1200						450
6.0	1550	600	400		300	220	550
8.0	1650	650		1200	350	280	600
10.0	1700		450				700

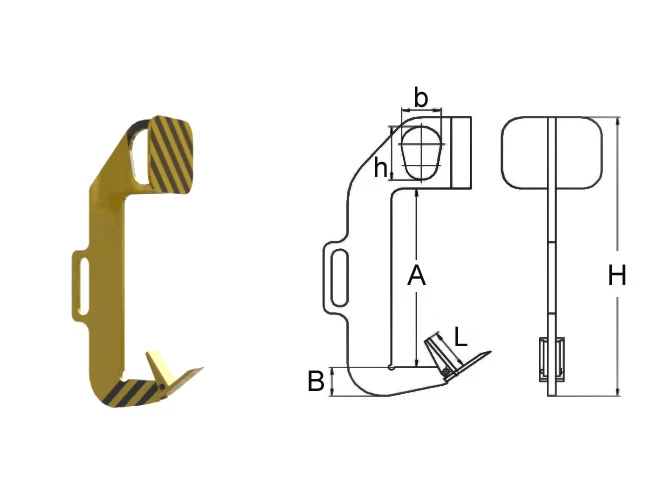

Захоплювач для штрипс


Вантажопідйомність, тн	H min	A	B	L	h	b	Маса, кг
	мм
0.5	1100	550	100	120	180	100	40
0.8							55
1.0	1300	650	130	200	250	180	70
1.6							80

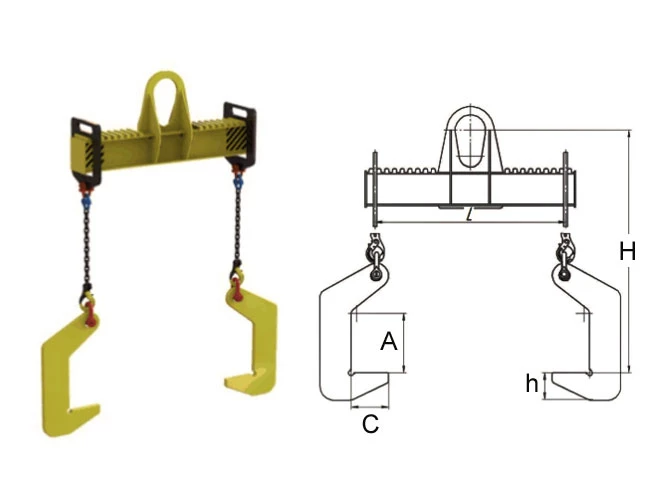

Захоплювач-траверса для рулонів сталі


Вантажопідйомність, тн	H min	L	A	C	h	Маса, кг
	мм
3.0	1000	800-1200	550	400	300	100
4.0						130
6.0	1800		600	500	400	200
4.0			650			250

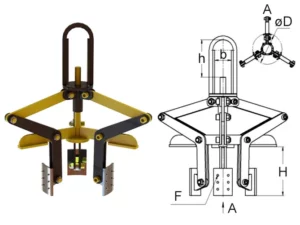

Захоплювач для бухт дроту (кліщовий)

Захоплювач для бухт дроту – пристрій кліщового типу, призначений для підйому і завантаження дроту в бухтах внутрішнім діаметром 400-600 мм в горизонтальному положенні. Утримання бухти здійснюється за рахунок сил тертя і міцних шипів, розміщених на лапах захоплювача при появі розпираючого зусилля, створюваного системою важеля в момент підйому вантажу.


Вантажопідйомність, тн	h	b	H	∅D бухти, max	Маса, кг
0.5	100	60	300	400	30
0.8		80			35
1.0	120		450	500	42
1.6		100		650	58
2.0	140		600		66
