Рекомендована максимальна довжина канатної розтяжки

Обтискні нержавіючі фітинги

Наша компанія пропонує до реалізації обтискні фітинги, виготовлені з поліпшеної нержавіючої сталі AISI 316 (аналог 08Х17Н13М2), що містить 2,5% молібдену. За рахунок додавання молібдену, такелажні обтискні фітинги особливо стійкі до корозії, значного температурного перепаду і довготривалого впливу агресивних середовищ. Представлені в нашому каталозі накінечники для канатів повністю відповідають американському військовому стандарту MIL-DTL-781.

Вищевказані переваги дозволяють використовувати продукцію в якості такелажного оснащення морських судів, для кріплення різних будівельних конструкцій, формування розтяжок, створення вуличних декорацій, архітектурних елементів, що використовуються в умовах підвищеної вологості та високих температур.

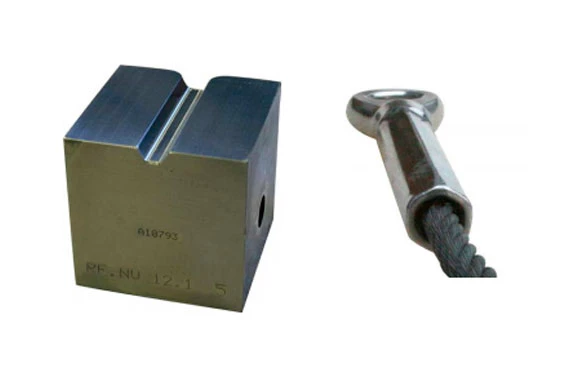

Обтискні фітинги з нержавіючої сталі з’єднуються з вільним кінцем металевого нержавіючого або оцинкованого канату за допомогою опресування на гідравлічному пресі. Для обтиску накінечника з тросом використовується спеціальна шестигранна матриця.

Важливо! Представленими накінечниками рекомендується обтискати сталеві оцинковані (нержавіючі) канати з металевим сердечником конструкцій 7х7, 7х19, 1х19. В декоративних цілях, де відсутні великі навантаження, допускається використання сталевих канатів з органічним сердечником типу 6х7, 6х19 та їх аналогів. Забороняється обтискати синтетичні канати та шнури.

До продажу доступні наступні конструкції та типорозміри обтискних нержавіючих фітингів:

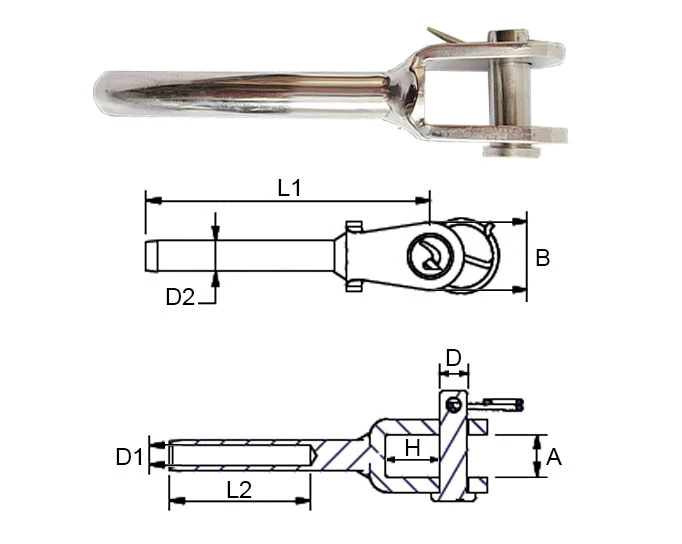

1. Обтискний фітинг «вилка»


∅ каната	L1	L2	A	D	H	B	D1	D2	Маса 100 шт
мм									кг
3,0	69	40	7,5	5,0	10	14	3,3	6,3	2,0
4,0	77	41	11	5,0	11	18	4,3	7,5	4,6
5,0	88	58	12	6,0	14	21	5,3	9,0	7,2
6,0	103	65	14	8,0	20	26	6,4	12,6	10,9
8,0	145	86	17	8,0	26	36	8,4	16,0	24,6
10,0	150	91	20	9,5	30	45	10,5	18,0	47,1

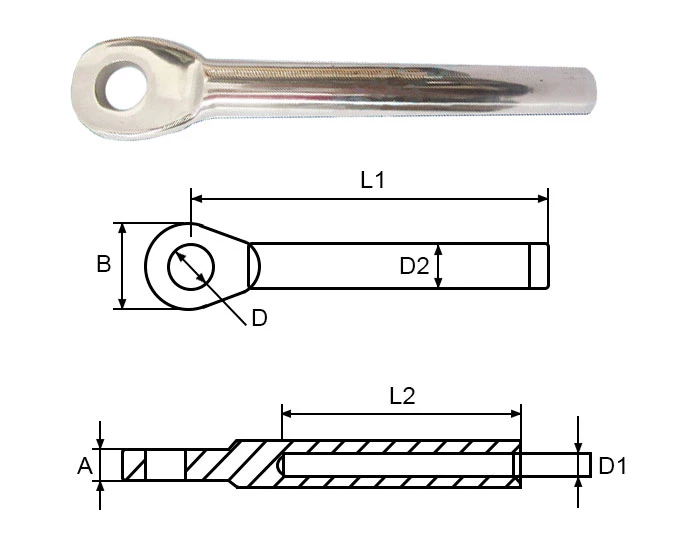

2. Обтискний фітинг «вушко»


∅ каната	L1	L2	D	D1	D2	B	Маса 100 шт
мм							кг
3,0	55	39	6,5	3,5	6,35	14	1,33
4,0	65	40	8,5	4,4	7,5	18	2,1
5,0	80	52	10.0	5,3	9,0	22	4,2
6,0	94	64	12,3	6,5	12,6	28	9,0
8,0	124	64	14,4	8,4	16,0	32	14,4
10,0	142	93	16,3	10,5	18,0	36	24,5

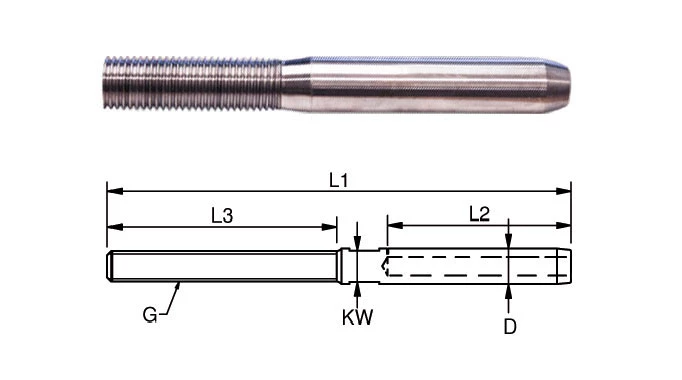

3. Обтискний фітинг «палець з різьбою»


Тип різьби, G	∅ каната	L1	L2	L3	D	KW	Маса 100 шт, кг
М5	2,0	86	33	40	5,5	4	1,4
М6	3,0	100	40	47	6,3	5	1,9
М8	4,0	117	46	56	7,5	6	3,7
М8	5,0	124	54	56	9,0	7	3,1
М10	6,0	146	65	62	12,6	10	9,5
М12	8,0	180	81	77	16,0	14	13,0
М16	10,0	212	92	98	18,0	15	32,5

Розміри фітингів під гайковий ключ після обтиску в шестигранній матриці:


∅ каната	Розмір під ключ, мм
2,0	4,8
3,0	5,3
4,0	6,2
5,0	7,5
6,0	10,6
8,0	13,6
10,0	14,8

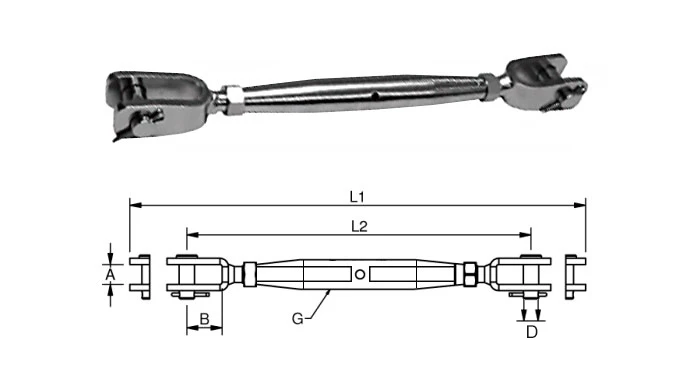

Нержавіючі талрепи «вилка-вилка»

Талрепи з нержавіючої сталі AISI 316 конструкції «вилка-вилка» призначені для створення всіляких розтяжок для кріплення різних конструкцій, а також в якості такелажного оснащення морських суден: кораблів, яхт, вітрильників. Завдяки наявності легуючих добавок, талрепи стійкі до корозії і дії агресивних середовищ, що дозволяє їх довгий час використовувати в умовах високої вологості і температурних перепадів.
При виборі нержавіючих талрепів, керуйтеся представленою нижче інформацією:


Тип різьби, G	L1	L2	A	D	B	Руйнівне навантаження	Маса 100 шт
	мм					тн	кг
М6	225	150	7,5	6,0	10	1,40	8,0
М8	240	165	11,0	8,0	11	2,20	16,0
М10	350	190	12,0	9,0	14	3,45	30,0
М12	375	245	14,0	12,0	20	5,0	53,5

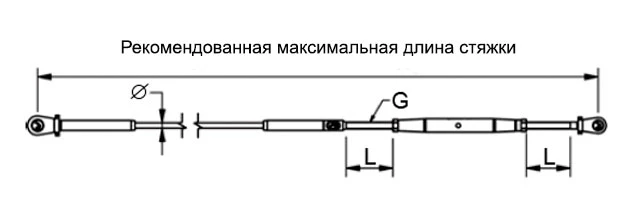

Щоб гарантувати необхідний натяг конструкції, при формуванні розтяжок рекомендується враховувати довжину ходу талрепа, а також можливе подовження каната.


Діаметр канату, ∅	Тип різьби, G	L+L	Рекомендована максимальна довжина канатів різних конструкцій
мм			м
			7х19	7х7	1х19
3,0	М6	62	10	12	14
4,0	М8	76	12	13	15
5,0	М10	84	14	14	16
6,0	М12	106	16	16	19
8,0	М18	132	16	19	20
10,0	М20	160	16	20	22
